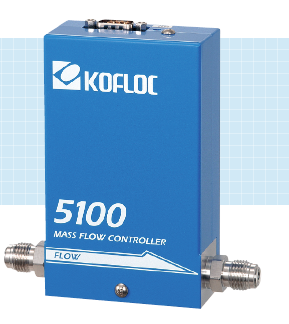

日本KOFLOC小島-高級金屬密封質量流量控制器 MODEL 5100 SERIES
高級金屬密封質量流量控制器
MODEL 5100 S ERIES
5100系列是-款質量流量控制器， 它實現了無焊接結構(VCR規格)，金屆密封的基本性能，以及半導體工藝
氣體控制所需的+1 %精度。
板載傳感器的響應能力。它具有出色的分辦率，可以處理1 sccm (N2) 的微流量。
通過使用溫度跟蹤型電流差檢測流量傳感器實現高精度，高速傳感器響應
采用電磁鐵電磁閥常閉閥
由于無焊接結構（VCR規格），金屬密封，泄漏低
采用隔膜閥，減少死體積
面對面，體型和接線連接與其他公司的更換兼容
標準規格
| 流量范圍 （N2轉換20°C / 1 ATM） | 1SCCM~20SLM（任意條件選擇） | |
|---|---|---|
| 傳感器方式 | 熱繞組傳感器 | |
| 閥門方式 | 比例螺線管閥門（未通電時關閉） | |
| 控制范圍 | 2~100％（F.S.） | |
| 響應速度 | 1秒內（±2％F.S.內） | |
| 準確性 | ±1％F.S. | |
| 溫度系數 | 0.1％F.S./°C（15~35°C） | |
| 再現性 | ±0.2%F.S. | |
| 操作壓差范圍 | F.S.≤5SLM50. 300kPa | |
| F. S.> 5 SLM 100. 300 kPa | ||
| 選項：低壓差規格（LP）可根據條件制造 | ||
| 可工作壓力 | 300kPa（G）以下 | |
| 耐壓 | 980kPa（G） | |
| He泄漏率 | 1 x 10-11 Pa.m3/s以下 | |
| 允許周圍溫度 | 0~50℃ | |
| 允許環境濕度 | 10~90%RH（無結露） | |
| 氣體接觸材料 | 車身SUS316L | |
| 隔膜SUS316L | ||
| 閥座PTFE | ||
| 密封材料SUS316L，Ni，Au | ||
| 選項：SUS密封（SU），內部磨削規格（KP） | ||
| 電氣連接 | Dsub 9針KFC 標準（符合SEMI標準） | |
| 流量設定 輸入信號 | 0~5 VDC（輸入阻抗1MΩ以上） | |
| 流量輸出信號 | 0~5 VDC（外部負載電阻250kΩ以上） | |
| 所需電源 | +15 VDC（±5％）100 mA， -15 VDC（±5％）200 mA | |
| 配件（車身尺寸） | 標準1/4 VCR等效選項1/4 SWL | |
| 重量 | 約1000g | |
警告
流量范圍附帶的規格（流量范圍，精度，響應性等）是N2或空氣轉換中的規格。
另外，生產規格條件是初級側小于300kPa，次級側向大氣開放。
有關壓力條件，請另行咨詢。
接線連接
Dsub 9針KFC標準引腳排列
