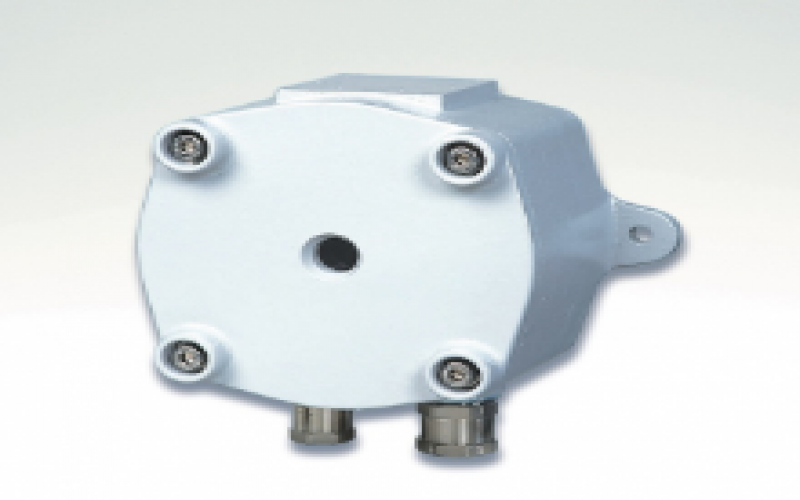

日本TOYO東洋電機防爆紫外火焰探測器 TUV-5DR-3
特征
這是一種高靈敏度的火焰探測器，具有廣泛的監測范圍，可檢測處理高度易燃物質的機械和設備（例如化工廠和涂裝車間）的發光現象。
即使在人造光或自然光下，它也不會發出光輸出。 （不包括發射紫外線的那些）
它有一個集成放大器，小巧輕便。
它消耗的電流很小，并允許在同一條線路上并聯大量探測器。
您可以檢查內部電路。 （可選）
工作原理
除可見光外，火焰還會發出微弱的紫外線。 該檢測器使用一種稱為紫外線管的特殊放電管來檢測火焰中的紫外線輻射，靈敏度很高。
UV燈管僅對波形約為200nm的紫外線敏感，因此在監測范圍內不受亮度變化的影響。
可檢測物體
火焰、閃電和焊接燈
主要技術指標
| 型 | TUV-5DR-3型 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 防爆結構 | Exd ⅡB T4 | ||||||||||||||||
| 測試編號 | 問題 TC15353 | ||||||||||||||||
| 油漆顏色 | N-7（內部和外部） | ||||||||||||||||
| 材料 | 鋁合金鑄件 | ||||||||||||||||
| 近似重量 | 防爆機身 6kg | ||||||||||||||||
| 電源電壓 | AC100V±10% 50/60Hz | ||||||||||||||||
| 功耗 | 5W以下 | ||||||||||||||||
| 使用地點 | 室內的 | ||||||||||||||||
| 感應距離 | 最大 5m （鹵素?zé)?38W 時） | ||||||||||||||||
| 監控范圍 | 60度（錐形。 但是，當汽車的鹵素?zé)魹?8W時） | ||||||||||||||||
| 輸出 | 1.瞬時輸出
2.定時器輸出
| ||||||||||||||||
| 背景放電 取消選擇開關 | 設定脈沖：3 → 5 → 9 3 級設定 *1 發貨時固定為 9 | ||||||||||||||||
| 環境溫度 | -10~+50°C | ||||||||||||||||
| 環境濕度 | 45~85%RH以下 | ||||||||||||||||
| 環境照明 | 1,000 lx 以下 | ||||||||||||||||
| 絕緣電阻 | 500 VDC 兆電時 500 MΩ 以下 （但是，僅在電源、輸出和外殼之間） | ||||||||||||||||
| 介電隔離 | 持續 AC1500V1 分或 AC1800V1 秒 （但是，僅在電源、輸出和外殼之間） | ||||||||||||||||
| 選擇 | 操作檢查功能 |
*1 如果您想使用 Pulse 9 以外的設置，請聯系我們。 我們將另行回復。
使用范圍
防爆電氣設備組的分類示例和相應的爆炸性氣體
| 溫度等級 | T1 | T2航站樓 | T3 航站樓 | T4型 | ||
|---|---|---|---|---|---|---|
| 爆炸性氣體的分類 | 450°C以上 | 300°C以上、450°C 以下 | 超過200°C、300°C以下 | 高于135° C，低于200 °C | ||
防爆電氣 設備 組 | 第二。 | 二.A | 丙酮 、 氨水 、乙酸 乙酯 、 苯 、一氧化 碳 、 甲烷 甲醇 、丙烷 、甲苯 | 乙醇、 氯乙烯、乙酸 丁酯、 乙苯、 二甲胺 、 丙烯 1. 丙醇 N. 丁烷 甲基丙烯酸甲酯 | 辛烷 己烷 環己烷 丁基 氯 戊烷 1/辛醇 汽油煤油 石油石腦油 | 乙醛 三甲胺 |
| 二、B | 丙烯腈 氰化氫 環丙烷 焦?fàn)t煤氣 | 丙烯酸乙酯 、 乙烯環氧 乙烷、 1,3-丁二烯 | 丙烯醛 氯 醛 二甲醚 四氫呋喃 | 乙基梅林基醚 乙醚 二丁基醚 四氟乙烯 | ||
外形圖
