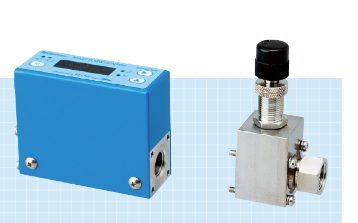

日本KOFLOC小島-質量流量計MODEL 3810DS Ⅱ SERIES
低成本質量流量計，帶顯示屏
MODEL 3810DS工SERIES
MODEL3810DII足一款質量流量計.其指示器與經過驗證的流量傳感器集成在一起。
除了傳統的瞬時流量，還增加了集成流顯顯示。
此外，還有一-個模型，集成了流顯傳感器和精密針閥，如傳統的3810 DS。
流量可以直接在上部顯示屏上讀取，也可以通過100.0％表達式確認
只有連接24 VDC電源才能測量流量
小巧輕便，結構緊湊
精密針閥可實現精確的流量控制和監控
流量監控有2個報警輸出
具有瞬時流量/模擬信號輸出，集成流量/脈沖信號輸出
標準規格
| 流量范圍 （N2轉換20°C / 1 ATM） | 10SCCM~20SLM | 21~100SLM |
|---|---|---|
| 傳感器方式 | 熱繞組傳感器 | |
| 準確性 | ±2％F.S.（25°C以內） | ±3％F.S.（25°C以內） |
| 工作壓力 | 0.0~0.5MPa（G） | |
| 允許周圍溫度 | 0~50℃ | |
| 允許環境濕度 | 30~80%RH（無結露） | |
| 溫度系數 | ±0.2％FS /°C（15~35°C） | |
| 氣體接觸材料 | 主體：SUS303，PTFE | |
| 密封材料：FKM | ||
| 選項：氯丁橡膠 | ||
| 連接孔徑 | 標準：Rc1 / 4（其他請咨詢） | |
| 所需電源 | DC24V±5％100mA（選件：AC適配器） | |
| 流量輸出信號 | 1.5V，4.20mA（訂單選擇） | |
| 活動輸出 | NPN開路集電極輸出2級 最大額定值DC30V 50mA | |
電纜連接
連接器：3810 DSII側HR10A-7R-6P Hirose Electric Co.，Ltd。
電纜側HR10A-7P-6S Hirose Electric Co.，Ltd。
*轉換電纜也可用于將連接器更換為與舊產品3810DS相同的形狀。
警告
流量范圍附帶的規格（流量范圍，精度，響應性等）是N2或空氣轉換中的規格。
另外，生產規格條件是初級側小于300kPa，次級側向大氣開放。
有關壓力條件，請另行咨詢。
尺寸圖
