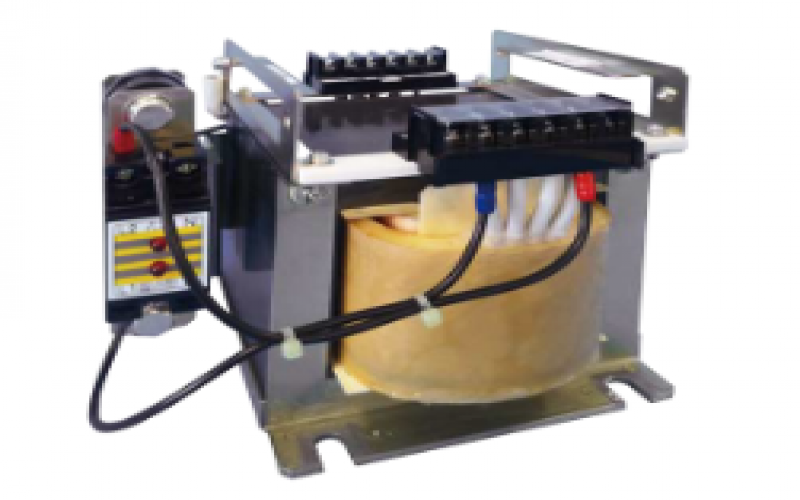

日本TOYO東洋電機防雷變壓器LCC系列
特征
從輸入側輸入的共模雷擊浪涌電壓衰減至1/1000（-60dB）或更低。
正常模式（不平衡）浪涌電壓衰減至-30dB~-20dB*1（10kV沖擊電壓）。 此功能是 3 kV 或更低的單相型號的標準設備。
其他型號可作為選裝件配備。 請聯系我們。
*1. 它根據輸入正常模式（不平衡）浪涌電壓而變化。我們追求高水平的耐壓性能。
雷電沖擊耐受電壓：
30 kV〈1.2/50μs〉（輸入~輸出與接地之間） 10 kV （1.2/50 μs） （輸出~輸入與地）
主要技術指標
| 相數 | 單相的 | 三個階段 | |||
|---|---|---|---|---|---|
| 頻率 （Hz） | 50／60 | ||||
| 絕緣類型 | B | H | B | H | |
| 初級電壓 （V） | 200（100） 串并聯開關 | 200 | 200 | 200 （△連接） | |
| 次級電壓 （V） | 200（100） 串并聯開關 | 100 （單相、兩線） | 200-100 （單相三線） | 200 （△連接） | |
| 介電強度 | 輸入~輸出接地：AC 10kV（1分鐘） | ||||
| 輸出~接地輸入：AC 3kV（1分鐘） | |||||
| 雷電沖擊耐受電壓 | 輸入~地間輸出：30 kV （1.2/50 μs） | ||||
| 輸出~接地輸入：10kV（1.2/50μs） | |||||
| 浪涌轉換率 | 共模：-60dB以下 | ||||
| 正常模式：-30dB~-20dB以下（*1）（*2） | |||||
| 電壓波動率 | 0.5kVA：5%以下 1kVA、2kVA：4%以下 3kVA以上 ：3%以下 | 7.5kVA以下：3%以下 7.5kVA以上 ：2%以下 | |||
| 療效 | 0.5kVA：93%以上 1kVA、2kVA：95%以上 3kVA以上：96% 以上 | 7.5kVA以下：95%以上 7.5kVA以上：97%以上 | |||
| 容量 （kVA） | 0.5 | ─── | ─── | ─── | ─── |
| 1 | ─── | ─── | 1 | ─── | |
| 2 | ─── | ─── | 2 | ─── | |
| 3 | ─── | ─── | 3 | ─── | |
| 5 | ─── | ─── | 5 | ─── | |
| 7.5 | ─── | ─── | 7.5 | ─── | |
| ─── | 10 | 10 | ─── | 10 | |
| ─── | 15 | 15 | ─── | 15 | |
| ─── | 20 | 20 | ─── | 20 | |
| ─── | 30 | 30 | ─── | 30 | |
| ─── | 50 | 50 | ─── | 50 | |
*1 根據輸入正常模式（非平衡）浪涌電壓而變化。
*2 單相3kVA以下的標準規格，其他可選
標準配件
避雷器
普通模式浪涌衰減元件（單相3kVA以下）
可選產品
普通模式浪涌衰減元件（單相3kVA以下標配） 室內外殼（油漆顏色：Munsell 5Y7/1半光面）
戶外案例（戶外
案例將在單獨會議后設計和制造。 ）
