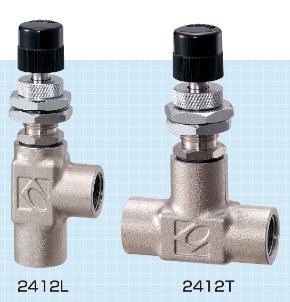

日本KOFLOC小島-針閥 MODEL 2412 SERIES
非旋轉式針精密閥門精密針閥
MODEL 2412 SERIES
我們?cè)O(shè)計了這款精密針閣，以便精確、輕松地控制氣體、液體的微小流縣。
受其結構影響，調節螺絲部分的旋轉運動在針部變?yōu)橹本€運動。螺絲的間隙和振動不會對針部產生影響，可實
現穩定順暢的流顯控制。
可實現超微小流量控制
對1ML/MIN的微小流量范圍進行穩定精確的控制。
各種各樣的針變化
根據流量范圍，我們不分階段地準備了15種針，您可以從中選定控制范圍佳的針。
非旋轉結構針型
調整流量時，針部采用直線運動結構，因此MODEL 2412 SERIES除優越的控制性能外，還具有耐久性。
良好的溫度特性（15°C~35°C）（僅限BS＃SS1~＃3B）
針和流孔部分采用溫度補償結構，可獲得約0.3％/℃的優越特性。
實用新設計、美國專利。
（僅針編號＃SS1~＃3B的BS可選）
但是，液體的粘度可能會因溫度條件而發生顯著變化，因此溫度特性僅適用于氣體 。
高精度控制氣體、液體和微小流量范圍
| 額定流量 | 參考額定流量表 |
|---|---|
| 調節螺絲轉數 | 約12轉 |
| 最大使用壓力 | 1.0MPa |
| 最高使用溫度 | （B） 70℃ （SS）120℃ |
| 流體接觸部分材質 | （B）黃銅、POM、NBR （SS）SUS316、氟樹脂、氟橡膠 |
| 目標 | 氣體、液體 |
| 連接端口） | Rc1/4（標準） |
連接端口
非標準材質
實際流量與表中數值可能會因使用條件、儀器差異而產生80％~130％的范圍偏差。
請將其用作參考值。
出口側空氣釋放閥完全打開時的流量（MODEL 2412L的數據示例） 流量單位：L/MIN
※上表為2412L的數據示例。
若是2412T機型，一旦因結構差異導致流量變大，則與2412L機型相比將難以流動。
流量在5L/MIN以上時請選擇2412 L機型。
大流量請參考MODEL2412 D
只要您標明壓力、流體和流量等使用條件，我們將為您選擇最合適的針編號。
請使用額定表作為參考。
全氟醚橡膠O型圈規格
注）沒有用于關閉針部的O型圈。
附帶鎖緊螺母的規格
以下數據是低壓條件下的對比調查結果。
請作為精密針閥MODEL 2412和簡易針閥MODEL2400的性能對比參考數據加以確認。
但是，此數據為代表值，而非保證值。
［測定品］ MODEL2412T-SS-1/4-AIR-#4
MODEL2400T-S-1/4-N1
［滯后特性］
（流體）AIR（供應壓力）1 kPa（滯后確認）針開→關→開
［溫度環境流量穩定性試驗］
（環境溫度設定） 20℃開始 → 50℃3hr → 20℃3hr?。?個循環），循環5次
（補充說明）
從上述數據來看，MODEL2412在滯后恢復和溫度變化下的流量穩定性方面都較為優異。
這是由于簡易針MODEL2400是單軸旋轉針，其把手調節軸本身便是針軸，相對而言， 精密針MODEL2412則是調節軸與針?lè)珠_(kāi)，將旋轉方向轉換為線性運動，其轉換螺絲部中設有消除間隙的結構，因此可實現極其穩定的調整和設定。
（詳細原理參考P120）MODEL2412閥門部分采用流量計RK1250、1200等精密流量計和閥門MODEL2203、2204、2600等精密流量控制設備，MODEL2400則采用RK1650、1600等簡易流量計。
請顧客選定符合您所需規格（性能、成本等）的設備。
此外，關于嚴苛條件等，建議您在實機上進行樣品評估。
