日本KOFLOC小島-小型比例電磁閥 MODEL 3000 SERIES
小型比例電磁閥
MODEL 3000 SERIES
MODEL 3000系列保持滯后范圍在15%(滿星程電流)以內的流縣控制特性。在超小型比例的電磁閥中最適用于以
氣相色譜儀為首的各種分析設備的自動氣體流量控制。
此外，它具有出色的分辨率，可用于精密壓力控制等。
超小型、重量輕、用于單電源的高性能比例閥
低功耗（Max.2W）
采用磁性材料熱處理和特殊設計的扁平彈簧，杜絕了柱塞芯移動和摩擦振動引起的電流波動。
磁軛沒有采用彎曲加工而是在磨削加工后，采用熱處理以消除磁通量的通過阻礙并增大了磁力
最小滯后在15％以內
符合RoHS標準
標準規格
| MODEL | 3000系列 | |||||
|---|---|---|---|---|---|---|
| 3010 | 3020 | 3030 | 3040 | 3050 | ||
| 孔徑（φmm） | 0.08 | 0.28 | 0.5 | 0.75 | 1.3 | |
| 最大CV值 | 0.00022 | 0.0021 | 0.0086 | 0.02 | 0.042 | |
| 壓力 | 耐壓 | 980 kPa *1 | ||||
| 工作差壓 | ～0.98MPa | ～0.6MPa | ～0.4MPa | |||
| 控制 | 最大控制電壓 | 12 / 24V | ||||
| 功耗 | Max.1W/2W | |||||
| 滯后 | 15％以內/滿量程電流 | |||||
| 過濾器 | 20μ（IN，OUT） | 無 | ||||
| 內部泄漏 | 目標氣體?在耐壓范圍內0.1ML/MIN以下 | 0.2ml/min以下 | ||||
| 使用溫度 | 0℃～50℃ *2 | |||||
| 儲存溫度 | -5℃～70℃ | |||||
| 氣體接觸材質 | BS | C3604、SUS430F、氟橡膠、SUS316、SUS304 | ||||
| SUS | SUS430F、氟橡膠、SUS316、SUS304 | |||||
| 尺寸 | □13×17.5 +φ19×31 | |||||
| 導線 | UL3266 XLPE＃28 | |||||
| 絕緣類型 | A類 | |||||

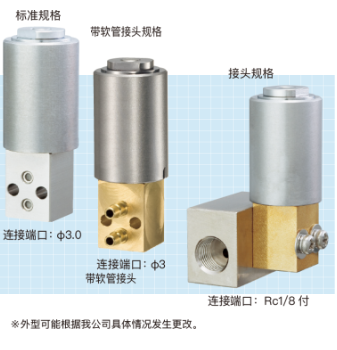

| 連接端口 | φ3.0歧管（標準）、φ3軟管接頭、Rc1/8 | |||||
| 重量 | 約60g（帶Rc1/8的為140g） | |||||
*1. 耐壓為閥體主機的值。軟管接頭規格則以軟管耐壓值為準。
*2. 由于具有線圈銅線電阻值Rt = Ro℃（1 + 0.004 x t℃）的溫度系數，采用電壓控制時，請在環境溫度不會發生顯著變化的環境下使用。
如果環境溫度變化很大，建議采用電流控制。
