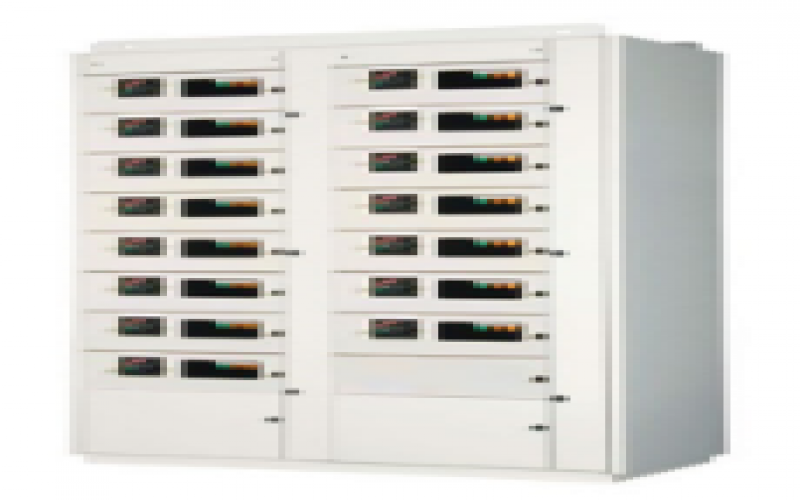

框架結構

多繼電器實現運維環境新時代，為設備現代化貢獻巨大力量

系統流程

簡單的梯形圖程序功能

ユーザでＩＰＲに付屬されている編集ソフトを使用してラダー回路を作成し、運転／停止指令等を自由に設計することが出來ます。
制御回路（ハードワイヤ）が不要、さらに運転條件の変更等にも、柔軟に対応可能とまります。
ＭＣフリーモードの場合、ラダー回路により直接ＭＣ駆動指令可能（その他のモードはインテリジェント多機能リレー（ＩＰＲ）処理により駆動制御します）

最大ステップ數：２５５ステップ

※インテリジェント多機能リレー（ＩＰＲ）の詳細仕様はこちらから

CC-Link簡易2重化通信(オプション)

• 上記構成によるシステム內容
  ＰＬＣにＣＣ－Ｌｉｎｋのマスタを２臺、インテリジェント多機能リレー（ＩＰＲ）にＣＣ－Ｌｉｎｋの通信モジュールを２枚実裝し、２系統のＣＣ－Ｌｉｎｋ通信回路を構築します。インテリジェント多機能リレー（ＩＰＲ）からマスタへの入力データは、両回線にデータを常時伝送します。マスタからインテリジェント多機能リレー（ＩＰＲ）への出力データは、ＰＬＣのラダープログラムにて指定されたどちらか一方の系統へのみ出力されます。

• ＣＣ－Ｌｉｎｋの回線異常時
  ＣＣ－Ｌｉｎｋの回線が斷線、又は異常スレーブが発生した場合、ＣＣ－Ｌｉｎｋマスタステータス情報をＰＬＣのラダープログラムにて常時監視し、正常な回路の正常な回線に出力データ更新

母線構造

• 水平母線は、盤上部に縦配列しケーブル引き込みは上下いずれも可能です。

• 垂直母線は前後を絶縁物で遮蔽する構造を採用、誤接觸を防止しています。

  両面形は前面?後面獨立の母線構造です。

• 水平?垂直母線の材料は銅を採用し耐食性の優れたメッキを施しています。

  接地母線は25mm×3ｔ(銅)を標準とし盤の上下いずれ にも接地できます。

• 三相４線式も制作可能です。水平母線の中性相は他相の1/2サイズを標準にしています。



引き出し式ユニット

• マルチリレーを搭載したHシリーズをご用意しました。

• スタータユニットサイズ3U以下のユニットは引出し構造となっています。主回路の電源側、負荷側とも、自動連結プラグを採用しています。

• マルチリレー[ＩＰＲ]搭載型１Uサイズ

單元閉鎖機構

該裝置在中心導向部分具有以下鎖定裝置。

• 底部閂鎖機構杠桿位置

• 底部閂鎖

單元抽屜把手（可選）

• 我們?yōu)樵O(shè)備的抽屜準備了一個方便的“抽屜把手”。
  （3U以下）

* 由于性能改進，此規格和概要如有更改，恕不另行通知。

外形尺寸 （mm）

基本

寬

低形狀

• 此圖顯示了 B-B 方法的示例。 有關其他方法，請參閱“外部連接方法”。

• 該圖中的入口孔表示上線入口。

安裝（基礎底座）尺寸

基本形狀（兩側和一側通用）

チャンネルベース據付け例

• 基礎基礎為3.2噸鋼板彎曲結構為標準配置。

• 最大邊為 3 條，4 條或更多邊是 3 條或更少邊的組合。

• 地腳螺栓可根據要求提供任意數量的地腳螺栓。

• 對于基本形狀以外的尺寸，請與我們聯系。
