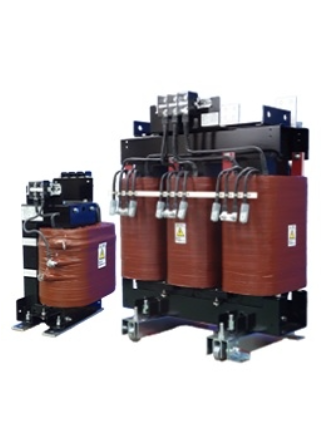

日本TOYO東洋電機封裝變壓器
特征
重視安全
它是一種模壓變壓器，具有更高的耐環境性和阻燃等級，并且更加強調安全性。
善良，選擇豐富
為了進一步降低噪音，標配防震橡膠。
無澆注方式靈活響應客戶需求。 我們以低成本提供最適合額定值和規格的產品。
美麗，與自然和諧相處
它體積小，重量輕，可以很容易地存放在隔間里。
通過采用高級鐵芯，實現了節能。
主要技術指標
| 耐熱等級 | F | |||
|---|---|---|---|---|
| 安裝位置 | 室內獨立安裝，隔間存儲 | |||
| 適用標準 | JEC-2200（2014年） | |||
| 溫升極限 | 95K（繞組平均溫升） | |||
| 介電強度 | 交流試驗電壓：2kV（額定電壓220V以下）或4kV（額定電壓大于220V） | |||
| 相數 | 單相的 | 三個階段 | 三相/兩相 （Scott） | |
| 初級電壓 （V） | F440-R420-F400（50赫茲） F460-R440-F420（60赫茲） | 210（100kVA以下） 420（50Hz） 440（60Hz） 超過100kVA | ||
| 次級電壓 （V） | 210-105 | 210 | 210／121 | 210-105×2 電路 |
| 布線 | 單相三線 | Δ－Δ |  |  |
| 容量 （kVA） | 5 | ─── | ─── | ─── |
| 10 | 10 | ─── | 10 | |
| 15 | ─── | ─── | ─── | |
| 20 | 20 | ─── | 20 | |
| 30 | 30 | ─── | 30 | |
| 50 | 50 | ─── | 50 | |
| 75 | 75 | ─── | 75 | |
| 100 | 100 | ─── | 100 | |
| 150 | 150 | 150 | 150 | |
| 200 | 200 | 200 | 200 | |
| 300 | 300 | 300 | 300 | |
| ─── | 500 | 500 | ─── | |
標準配件
掛孔
接地端子 抽頭開關端
子（僅限單相、三相） 銘牌
防振橡膠
オプション品
ダイヤル溫度計 *1
車輪 *2
混觸防止板 *3
ケース *4
充電部保護カバー
*1 つるの長さは2.5mです。表示部を盤側にて取付けてください。
*2 移動方向を御指示ください。
*3 混觸防止板は本體共通接地を標準とします。専用端子付は非標準とします。
*4 請說明外殼是通用型還是可堆疊型（多組變壓器）。
一般型：電纜引入位置與吊頂板垂直方向。 標準油漆顏色為 Munsell 5Y7/1（半光面）。
可堆疊式（多組變壓器）：電纜引入位置與天花板、左右側板、底板在上、下、左、右方向。 標準油漆顏色為 Munsell 5Y7/1（半光面）。
* 可堆疊變壓器（多組變壓器）限制在 100 kVA 或更低。
* 對于不在基本規格中的項目，請與我們聯系。
