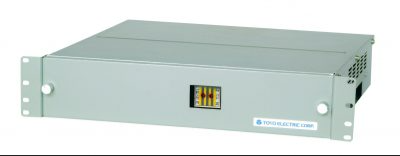

日本TOYO東洋電機機架式防雷變壓器TRM系列
特征
最適合 19 英寸機架 符合
JIS 和 EIA 標準
提供高保護特性 將從輸入側
輸入的共模雷擊浪涌電壓衰減至 1/1000 （-60dB） 或更低。
超薄機架安裝型 0.5 kVA 和 1
kVA 為 2U （88 mm） 2 kVA 和 3 kVA 為 3U （132 mm）
主要技術指標
| 相數 | 單相的 | ||||
|---|---|---|---|---|---|
| 頻率 （Hz） | 50／60 | ||||
| 額定容量 （kVA） | 0.5 | 1 | 2 | 3 | |
| 型 | TRM-050型 | TRM-100型 | TRM-200型 | TRM-300型 | |
| 單位大小 | 2U（2J） | 3U（3J） | |||
| 初級電壓 （V） | 200 （100） （串并聯切換） | ||||
| 次級電壓 （V） | 200 （100） （串并聯切換） | ||||
| 額定 | 繼承 | ||||
| 溫升極限 （K） | 75 | ||||
| 電壓波動率 | 小于 5% | 小于 4% | 3%以下 | ||
| 效率 | 93%以上 | 94%以上 | 95%以上 | 96%以上 | |
| 浪涌電流放大倍率 | 小于或等于 15 次 | ||||
| 介電強度 | 輸入 ~ 輸出，地對地 | AC 10kV（1分鐘） | |||
| 輸出 ~ 接地 | AC 3kV（1分鐘） | ||||
| 雷電沖擊 耐受電壓 | 輸入 ~ 輸出，地對地 | 30kV（1.2/50μS） | |||
| 輸出 ~ 接地 | 10kV（1.2/50μS） | ||||
| 浪涌轉換率 | 共模：-60 dB 以下 | ||||
| 總質量 | 24公斤 | 29公斤 | 41公斤 | 56公斤 | |
| 油漆顏色 | 標準顏色 Munsell N4.0 Semi Glossy | ||||
