TEAHA 太河液控-螺桿閥 Pro Pump System

產品名稱：螺桿閥 Pro Pump System

產品類別：莫諾泵

產品簡介：螺桿閥 Pro Pump System

■ 吐膠原理

轉子和定子結合的構造，產生了一個密封空間。電機這時轉子轉動會持續的擠出材料，這倒穩定吐出材料的效果。



特點：

跟粘度變化，膠量的變化沒有關系可以定量吐膠受外部影響導致粘度變化，膠量變化也可以達到定量吐膠。
針頭不會殘留膠水（無滴漏現象）（自由控制正、反轉，可以實現回吸功能）
無脈動現象，可以實現精密定量吐膠。Pro-Pump是讓液體持續擠出，無脈沖現象，維持穩定壓力可以精密定量吐膠。
以最簡單的構造組成，易拆除，易組裝以及易清洗。
材料里面有微小的顆粒，也可以保證定量吐膠。
Pro-Pump和一般點膠機，涂布狀態比較圖：



Pump的用途

COB，BGA Underfill燈IC上邊定量涂布
定量涂布Glass上的Silicon
定量涂布LED Chip的Silicon
功能化妝品
光學部品



>>Pro-Pump 型號

ITEM	PCP-015	PCP-050	PCP-150	PCP-500	PCP-1500	PCP-2000
Dimension(mm)	?27×L230	?27×L230	?29×L280	?29×L280	?45×L430	?60×L580
Weight	360g	374g	532g	530g	2.5kg	3.5kg
Input Pressure	0-6kgf/cm2	0-6kgf/cm2	0-6kgf/cm2	0-6kgf/cm2	0-6kgf/cm2	0-6kgf/cm2
Max. Dosing Pressure	20kgf/cm2	20kgf/cm2	20kgf/cm2	20kgf/cm2	20kgf/cm2	20kgf/cm2
Viscosity(cps)	0-500,000cps	0-500,000cps	0-500,000cps	0-500,000cps	0-500,000cps	0-500,000cps
Dosing Volume/Rev.	≒0.015ml	≒0.05ml	≒0.15ml	≒0.50ml	≒1.5ml	≒2.0ml
Motor Speed(rpm)	1-120rpm	1-120rpm	1-120rpm	1-120rpm	0-150rpm	0-150rpm
Dosing Flow Rate(Max.)	≒1.8ml/min	≒6.0ml/min	≒20ml/min	≒60ml/min	≒225ml/min	≒300ml/min
Accuracy of dosing	±1%	±1%	±1%	±1%	±1%	±1%
Stator Material	Inert Elastomer	Inert Elastomer	Inert Elastomer	Inert Elastomer	Inert Elastomer	Inert Elastomer
Material Inlet Port	G 1/8"(STD)	G 1/8"(STD)	G 1/4"(STD)	G 1/4"(STD)	G 1/4"(STD)	G 3/8"(STD)
Material Outlet Port	Luer Lock	Luer Lock	Luer Lock	Luer Lock	Luer Lock	PT 3/8"(STD)
Wetting Part Material	SUS/UHMW   PE/FKM	SUS/UHMW PE/VITON	SUS/UHMW PE/VITON	SUS/UHMW PE/VITON	SUS/UHMW PE/VITON	SUS/UHMW PE/VITON
Orperating Condition	10-40℃	10-40℃	10-40℃	10-40℃	10-40℃	10-40℃

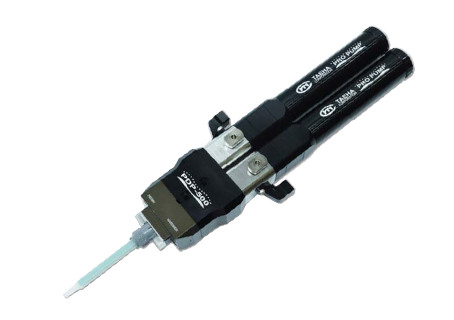

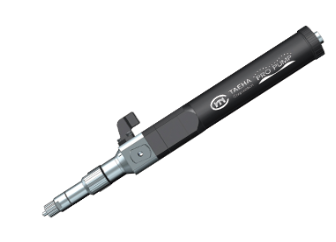

產品外觀

>>Pro-Pump Controller

	ITEM	PCP-015	PCP-050
	Dimension(mm)	230(W)×90(H)×200(D)	230(W)×90(H)×200(D)
	Weight	1.8kg	2.0kg
	Power In/Output	AC220V,50/60Hz,DC24V(Max.)	AC220V,50/60Hz,DC24V(Max.
	Consumption Rating	200VA	200VA
	Air-in Port	?6 Air Hose,Max.7kgf/cm2	?6 Air Hose,Max.7kgf/cm2
	Air-out Port	Auto Jointer	Auto Jointer
	Pressure Regulator	0-7kgf/cm2	0-7kgf/cm2
	Operating Mode	Time/Steady/Metering	Time/Steady/Metering
	Display	2.5"TFT LCD,Touch	2.5"TFT LCD,Touch
	Motor Control	1EA	2EA(simultaneously)
	Liquid Indicator Sensor	OK	OK
	External Control	OK	Option
	Channel Memory	16CH	16CH
	Interface	RS232,D-SUB 9 PIN	RS232,D-SUB 9 PIN(Option)
	Input Signal	Contact Input or NPN open Collector Tr	Contact Input or NPN open Collector Tr
	Dosing End Signal	NPN open Collector Tr	NPN open Collector Tr
	Orperating Condition	10-40℃	10-40℃

>>Pro-Pump Accessories

照片	NAME	DESCRIPTION	備注
	Luer Lock Elbow(Female)	材料和Pro-Punp鏈接端口	材質：AL(Black Anodizing)
	PT 1/8"Adapter	利用氣管供材料時用的鏈接端口	材質：AL(Black Anodizing)
	Barrel Holder	利用膠管供材料時用的固定件	材質：AL(Black Anodizing)
	Motor Cable	Pro Pump和控制器鏈接的連接線(Motor驅動用)	標準長度1.5m
	Luer Lock Type Stator	使用標準針頭時用的針頭固定件
	Nut Collar Type Stator	多頭針頭，雙針頭時使用的針頭固定件
	Nut Collar Ⅰ	使用多頭針頭，雙針頭的定位緊固件
	Nut Collar Ⅱ	使用標準針頭時的緊固件
