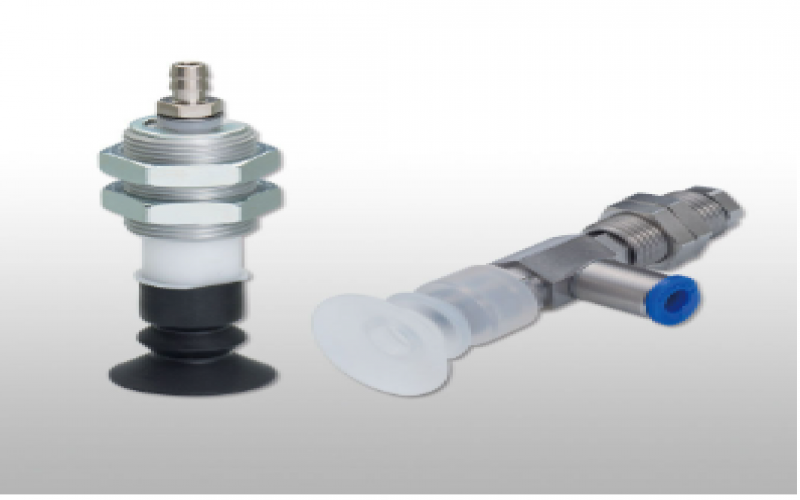

日本PISCO碧鑠科 迷你型彈簧式真空進氣口，內置倒鉤接頭VPMC6-2RF-4B
長處
通用型焊盤，適用于厚而扁平的工件。
適用于厚而扁平的工件。
多種焊盤尺寸、焊盤材料和支架形狀。
墊尺寸：18種。
墊材料：10種。
支架形狀：16種。
彈簧式支架的可選行程。
低粉塵型采用彈簧式支架。
與傳統的彈簧式支架相比，粉塵產生量更低。
噪音水平：45 dB，低噪音。
可連接焊盤尺寸：φ6~φ50mm 行程：2、5、10、15、20mm
可選。
墊座也可用于“在流路中不使用以銅為主要成分的金屬材料”和“低濃度臭氧對策”領域。
-S3規格：流路中不采用以銅為主的金屬材料，采用HNBR或FKM作為密封膠材料。
拉絲纖維型減少了焊盤表面纖維在工件上的吸附痕跡。
墊片表面的纖維使工件和墊片橡膠不接觸。 沒有橡膠材料的轉移，減少了吸附痕跡。 有兩種類型的纖維可供選擇：尼龍纖維和絲綢纖維。 蠶絲纖維可減少纖維本身對工件的刮傷。
防粘型在真空墊表面有一層特殊的涂層，以防止其粘在工件上。
特殊涂層大大提高了滑爽性。 它減少了吸附痕跡，并有效地防止粘附在輕薄的工件上。
吸附疤痕減少型通過化學處理減少吸附痕跡。
使用環?；瘜W(xué)品進行表面改性，減少吸附痕跡。
規范
襯墊材料
| 材料 | 丁腈橡膠、硅橡膠、聚氨酯橡膠、氟橡膠、導電硅橡膠、導電丁二烯橡膠（低電阻型）、導電丁腈橡膠（低電阻型）、符合食品衛生法的NBR、HNBR、EPDM |
|---|
*1） 導電硅橡膠的材料是可消散靜電的硅橡膠。 （體積電阻率：10-5Ω·cm以下）
*2） 導電順丁橡膠（低電阻型）的材料為順丁橡膠。 （體積電阻率：200 Ω·cm以下）
*3） 導電NBR（低電阻型）的材料為丁腈橡膠。 （體積電阻率：200 Ω·cm以下）
*4） 襯墊橡膠材料：丁腈橡膠（N）、符合食品衛生法的丁腈橡膠（G）、導電丁腈橡膠（低電阻型）（NE）不適用于低濃度臭氧對策的應用。
支架類型
| 固定式真空出口頂部 | VPMA（迷你）/VPA（標準） |
|---|---|
| 固定式真空出口水平 | VPMB（迷你）/VPB（標準） |
| 固定式直接懸掛 | VPME（迷你）/VPE（標準） |
| 彈簧式真空出口頂部 | VPMC （迷你） / VPSC （超薄） / VPC （標準） / VPOC （無覆蓋） / VPLFC （低粉塵） |
| 彈簧式真空出口水平 | VPMD （Mini） / VPD （標準） / VPOD （無蓋） / VPLFD （低粉塵產生） |
| 彈簧加載直接安裝 | VPF的 |
適用尺寸
焊盤尺寸 （mm）
| 焊盤尺寸 | φ1, φ2, φ3, φ4, φ6, φ8, φ10, φ15, φ20, φ25, φ30, φ40, φ50, φ60, φ80, φ100, φ150, φ200 |
|---|
真空出口管尺寸
| 一鍵式接頭 （mm） | 1.8, 2, 3, 4, 6, 8, 10, 12 |
|---|---|
| 倒鉤配件 （mm） | 3x2、4x2.5、6x4 |
*） 根據支架形狀的不同，可以選擇的連接尺寸也不同。
真空出口螺絲尺寸
| 內螺紋 | M3x0.5、M5x0.8、M6x1、G1/8、G1/4 |
|---|---|
| Oneji（萬治酒店） | M3x0.5、M5x0.8 |
*） 根據支架形狀的不同，可以選擇的連接尺寸也不同。
