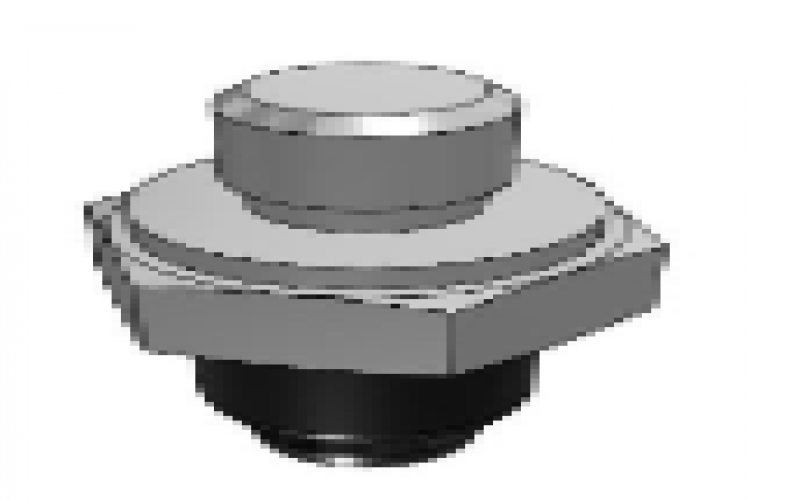

日本PISCO碧鑠科直接安裝， 固定式， 迷你型真空墊VPME2RMSE-M3
特長
半導體製造設備に最適な小型タイプ。
半導體製造設備に最適な小型タイプ。
豊富なパッドサイズ、パッド材質、ホルダ形狀のバリエーション。
パッドサイズ：6種。
パッド材質：10種。
ホルダ形狀：6種。
スプリング式ホルダのストロークが選択可能。
スプリング式ホルダに低発塵タイプを用意。
従來のスプリング式ホルダに比べ低発塵。
騒音レベル：45dBで低騒音を?qū)g現。
接続可能なパッドサイズ：φ0.7～φ4mm
ストローク：2、5、10、15、20mmを用意。
「流路に銅を主成分とする金屬材料不使用」?「低濃度オゾン対策」向けの分野に対応するパッドホルダも用意。
-S3仕様:流路に銅を主成分とする金屬材料不使用,シールゴム材質にはHNBRまたはFKMを採用。
仕様
パッド材質
| 材質 | ニトリルゴム、シリコーンゴム、ウレタンゴム、フッ素ゴム、導電性シリコーンゴム、導電性ブタジエンゴム(低抵抗タイプ)、導電性NBR(低抵抗タイプ)、食品衛生法適合NBR、HNBR、EPDM |
|---|
※1)導電性シリコーンゴムの材質は、靜電気を逃がすシリコーンゴムです。(體積抵抗率：105Ω·cm以下)
※2)導電性ブタジエンゴム(低抵抗タイプ)の材質は、ブタジエンゴムです。(體積抵抗率：200Ω·cm以下)
※3)導電性NBR(低抵抗タイプ)の材質は、ニトリルゴムです。(體積抵抗率：200Ω·cm以下)
※4)パッドゴム材質：ニトリルゴム(N)と食品衛生法適合NBR(G)と導電性NBR(低抵抗タイプ) (NE)は、低濃度オゾン対策を目的とする用途には適しておりません。
ホルダ種類
| 固定式真空取出口 上 | VPMA(ミニ) |
|---|---|
| 固定式真空取出口 橫 | VPMB(ミニ) |
| 固定式直付型 | VPME(ミニ) |
| スプリング式真空取出口 上 | VPMC(ミニ)／VPLFC(低発塵) |
| スプリング式真空取出口 橫 | VPMD(ミニ) |
適用サイズ
パッドサイズ(mm)
| パッドサイズ | φ0.7, φ1, φ1.5, φ2, φ3, φ4 |
|---|
真空取出口チューブサイズ
| ワンタッチ継手 | 1.8, 2, 3, 4, 6 |
|---|---|
| バーブ継手 | 3x2, 4x2.5, 6x4 |
※)ホルダ形狀により、選択できる接続サイズが異なります。
真空取出口ネジサイズ
| メネジ | M3x0.5, M5x0.8 |
|---|---|
| オネジ | M3x0.5, M5x0.8 |
※)ホルダ形狀により、選択できる接続サイズが異なります。
理論吸著力グラフ
構造図
