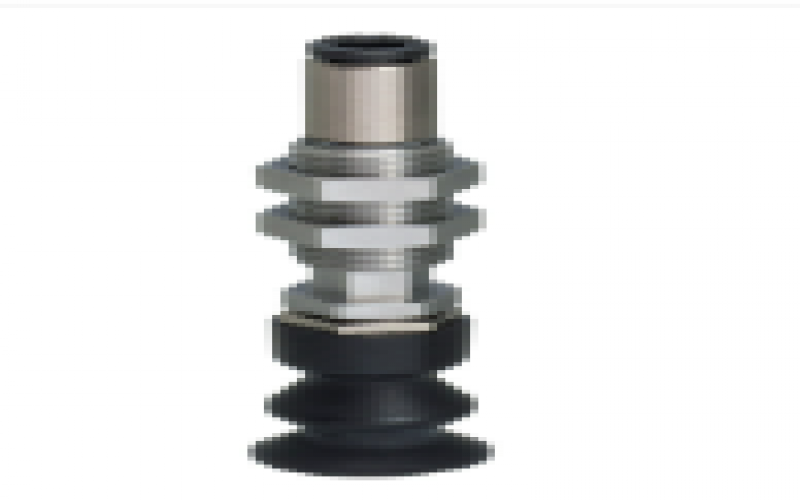

日本PISCO碧鑠科迷你型彈簧式真空進氣口，內置一鍵式接頭VPMC6-4LBN-4J
特長
成形品の取出しや傷つきやすいワークの搬送に最適。
パッドゴムが柔軟性に優れ、紙などの吸著が可能です。また、プラスチック成形品の吸著が比較的跡を付けずに行えます。
豊富なパッドサイズ、パッド材質、ホルダ形狀のバリエーション。
パッドサイズ：5種。
パッド材質：6種。
ホルダ形狀：16種。
専用パッドホルダ(VPHD, VPHE)には真空取出口を両側に設けたタイプも用意。
1つの真空源を元に真空パッドを複數連結して成形品を吸著搬送する場合に最適。
スプリング式ホルダのストロークが選択可能に。
従來のロングストロークカバー付ホルダをVPC、VPDと統合。
ストローク：6、10、15、20mm
従來のロングストロークカバー無しホルダはVPOC、VPODとしてリニューアル。
ストローク：20、30、40、50mm
スプリング式ホルダに低発塵タイプが新登場。
従來のスプリング式ホルダに比べ低発塵。
騒音レベル：45dBで低騒音を?qū)g現。
パッド全サイズに接続可能。
ストローク：2、5、10、15、20mmを用意。
「流路に銅を主成分とする金屬材料不使用」?「低濃度オゾン対策」向けの分野に対応するパッドホルダも用意。
-S3仕様:流路に銅を主成分とする金屬材料不使用,シールゴム材質にはHNBRまたはFKMを採用。
繊維起毛タイプはパッド表面の繊維によりワークへの吸著痕を軽減。
パッド表面の繊維により、ワークとパッドゴムが非接觸。ゴム材質の転寫がなく、吸著痕を軽減?？嵕Sには、ナイロン繊維とシルク繊維の2種類を用意。シルク繊維は、繊維自體がワークを傷付けることを低減。
貼付防止タイプは真空パッド表面の特殊コーティングによりワークへの貼付を防止。
特殊コーティングにより滑り性が格段に向上。吸著痕を減らし、軽量ワークや薄物ワークの貼付き防止に効果的。
吸著痕軽減タイプは薬液処理により吸著痕を軽減。
環境に優しい薬液による表面改質により、吸著痕を軽減。
仕様
パッド材質
| 材質 | ニトリルゴム、シリコーンゴム、ウレタンゴム、導電性NBR(低抵抗タイプ)、HNBR、EPDM |
|---|
※1)導電性NBR（低抵抗タイプ）の材質は、ニトリルゴムです。（體積抵抗率：200Ω·cm以下）
※2)ニトリルゴム（N）と導電性NBR（低抵抗タイプ）（NE）は、低濃度オゾン対策を目的とする用途には適しておりません。
ホルダ種類
| 固定式真空取出口 上 | VPMA(ミニ)／VPA(スタンダード) |
|---|---|
| 固定式真空取出口 橫 | VPMB(ミニ)／VPB(スタンダード) |
| スプリング式真空取出口 上 | VPMC(ミニ)／VPC(スタンダード)／VPOC(カバー無し)／VPLFC(低発塵)／VPHC |
| スプリング式真空取出口 橫 | VPMD(ミニ)／VPD(スタンダード)／VPOD(カバー無し)／VPHD／VPHDW |
| 直付型真空取出口 橫 | VPHE／VPHEW |
| スプリング式直付型 | VPF |
適用サイズ
パッドサイズ(mm)
| パッドサイズ | φ6, φ8, φ10, φ15, φ20 |
|---|
真空取出口チューブサイズ
| ワンタッチ継手 | φ1.8, φ2, φ3, φ4, φ6 |
|---|---|
| バーブ継手(適用チューブ外徑×內徑) (mm) | φ3×φ2, φ4×φ2.5,φ6×φ4 |
※)ホルダ形狀により、選択できる接続サイズが異なります。
真空取出口ネジサイズ
| メートルメネジ | M5×0.8, M6×1 |
|---|---|
| オネジ | M14×1 |
※)ホルダ形狀により、選択できる接続サイズが異なります。
理論吸著力グラフ
構造図
