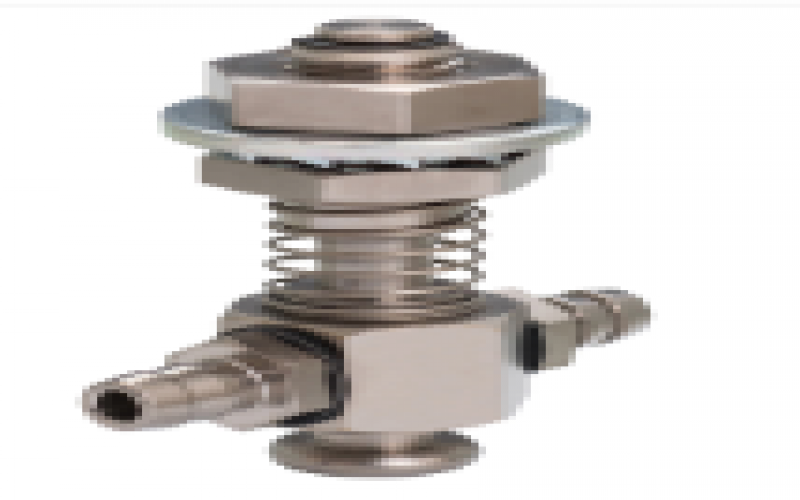

日本PISCO碧鑠科帶內置倒鉤接頭的彈簧式真空出口VPHDW-T40-5-6B
特長
接続タイプ基準で各種パッドゴム、パッドネジ付セットと接続可能。真空取出口サイズも豊富で様々な條件に対応。
接続タイプ基準で各種パッドゴム、パッドネジ付セットと接続可能。
バリエーション豊富なホルダ形狀。
ホルダ形狀：25種。
固定式とスプリング式から選択可能。
固定式：12種、スプリング式：13種。
スプリング式ホルダに低発塵タイプが新登場。
従來のスプリング式ホルダに比べ低発塵。
騒音レベル：45dBで低騒音を?qū)g現。
接続可能なパッドサイズ：φ0.7～φ50mm。
ストローク：2、5、10、15、20mmを用意。
真空取出口形狀には、ワンタッチ継手?バーブ継手?メネジ?オネジから選択可能。
ワンタッチ継手サイズ：8種。
バーブ継手サイズ：3種。
メネジサイズ：5種。
オネジサイズ：9種。
「流路に銅を主成分とする金屬材料不使用」?「低濃度オゾン対策」向けの分野に対応するパッドホルダも用意。
-S3仕様:流路に銅を主成分とする金屬材料不使用,シールゴム材質にはHNBRまたはFKMを採用。
仕様
ホルダ種類
| 固定式真空取出口 上 | VPMA(ミニ)／VPA(スタンダード)／VPA-E(専用) |
|---|---|
| 固定式真空取出口 橫 | VPMB(ミニ)／VPB(スタンダード)／VPB-E(専用)／VPHE(専用)／VPHEW(専用) |
| 固定式直付型 | VPME(ミニ)／VPE(スタンダード) |
| スプリング式真空取出口 上 | VPMC(ミニ)／VPSC(スリム)／VPC(スタンダード)／VPOC(カバー無し)／VPLFC(低発塵)／VPHC(専用) |
| スプリング式真空取出口 橫 | VPMD(ミニ)／VPD(スタンダード)／VPOD(カバー無し)／VPLFD(低発塵)／VPHD(専用)／VPHDW(専用) |
| スプリング式直付型 | VPF |
適用サイズ
真空取出口チューブサイズ
| ワンタッチ継手 | φ1.8, φ2, φ3, φ4, φ6, φ8, φ10, φ12 |
|---|---|
| バーブ継手(適用チューブ外徑×內徑) (mm) | φ3×φ2, φ4×φ2.5, φ6×φ4 |
※)ホルダ形狀により、選択できる接続サイズが異なります。
真空取出口ネジサイズ
| メートルメネジ | M3×0.5, M5×0.8, M6×1 |
|---|---|
| 管用平行メネジ | G1/8, G1/4 |
| オネジ | M3×0.5, M5×0.8, M10×1, M14×1 |
※)ホルダ形狀により、選択できる接続サイズが異なります。
