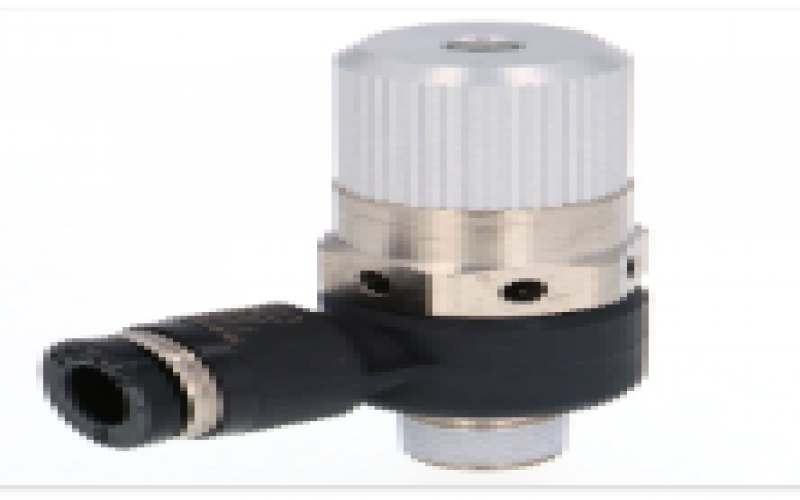

日本PISCO碧鑠科彎頭型，與電磁閥直接接觸（向大氣開放）真空發生器VHH10-601
長處
內置頂出器，帶一鍵式接頭，可直接安裝電磁閥
運輸工件的必需品。
壓縮空氣可以轉化為真空，通過與真空墊組合來運輸工件（物體）。
“-S3規范”適用于“在流路中不使用以銅為主要成分的金屬材料”和“低濃度臭氧對策”。
*） 僅限集中排氣版本。
規范
| 使用的流體 | 空氣 |
|---|---|
| 工作壓力范圍 | 0.15~0.7MPa |
| 額定供氣壓力 | 0.5MPa（H、L型）/0.35MPa（E型） |
| 工作溫度范圍 | 0~60°C （無凍結） |
適用尺寸
真空口
管尺寸
| 毫米尺寸 （mm） | φ4, φ6, φ8, φ10, φ12 |
|---|---|
| 英制尺寸 | φ5/32", φ1/4", φ5/16", φ3/8", φ1/2" |
供氣口
螺絲尺寸
| 公制螺紋 | M5×0.8 |
|---|---|
| 管道錐形螺紋 | R1/8、R1/4、R3/8 |
| 統一螺絲 | 10-32UNF |
| 一般美式管材的外螺紋 | NPT1/8、NPT1/4 |
排氣口
管尺寸（集中排氣）
| 毫米尺寸 （mm） | φ6, φ8, φ12 |
|---|---|
| 英制尺寸 | φ1/4", φ5/16", φ1/2" |
φ6 僅為 VH
真空特性圖
結構圖
