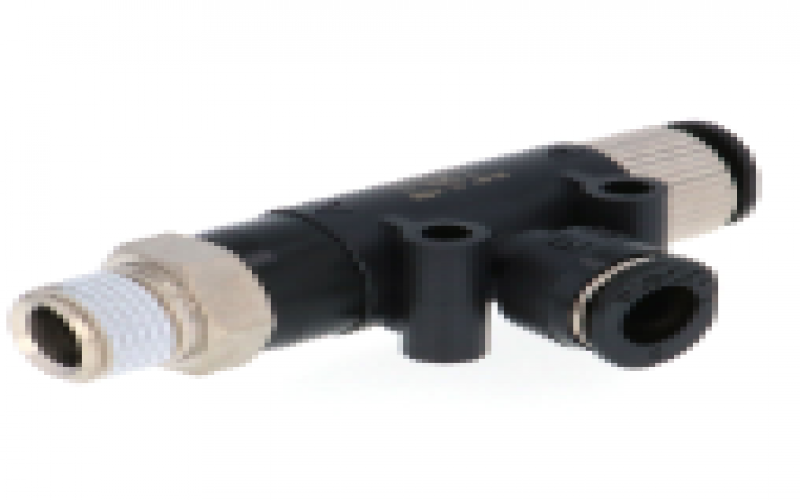

日本PISCO碧鑠科 管狀直型（集中排氣）VUL05-016J
特長
圧縮空気から真空への変換がワンラインで可能。
ワークを搬送するための必需品。
圧縮空気を真空に変化させ、真空パッドと組合わせることでワーク(物)の搬送に利用可能。
「流路に銅を主成分とする金屬材料不使用」?「低濃度オゾン対策」向けの「-S3仕様」を用意。
※）集中排気仕様のみ。
専用固定用ホルダ（VUK05, VUK07（別売り））により、取付け?取外しが簡単。
仕様
| 使用流體 | 空気 |
|---|
| 使用圧力範囲 | 0.15～0.7MPa |
|---|
| 定格供給圧力 | 0.5MPa(H, Lタイプ)／0.35MPa(Eタイプ) |
|---|
| 使用溫度範囲 | 0～60℃(凍結なきこと) |
|---|
適用サイズ
真空ポート
チューブサイズ
| ミリサイズ(mm) | φ4, φ6 |
|---|
| インチサイズ | φ5/32", φ1/4" |
|---|
ネジサイズ
| メートルオネジ | M5x0.8, M6x1 |
|---|
| テーパオネジ | R1/8 |
|---|
| ユニファイオネジ | 10-32UNF |
|---|
| 一般アメリカ管用オネジ | NPT1/8 |
|---|
エア供給ポート
チューブサイズ
| ミリサイズ(mm) | φ4, φ6 |
|---|
| インチサイズ | φ5/32", φ1/4" |
|---|
排気ポート
チューブサイズ(集中排気)
真空特性グラフ
