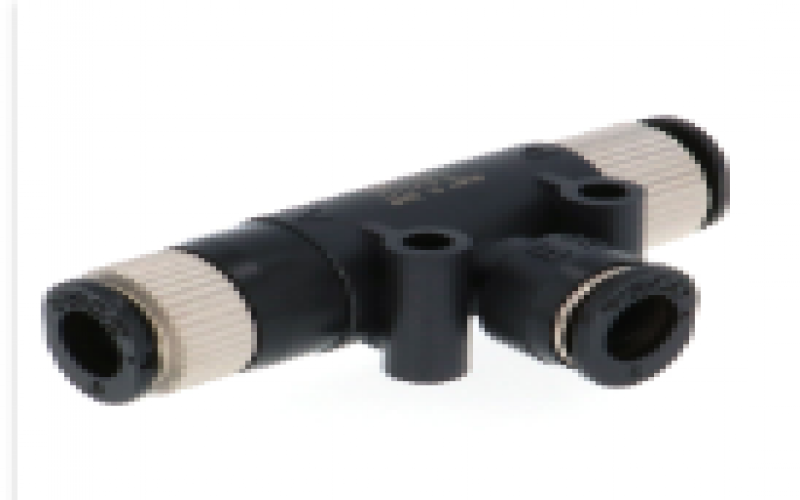

日本PISCO碧鑠科管狀活接頭直型（集中排氣）VUE07-46J
特長
圧縮空気から真空への変換がワンラインで可能。
ワークを搬送するための必需品。
圧縮空気を真空に変化させ、真空パッドと組合わせることでワーク(物)の搬送に利用可能。
「流路に銅を主成分とする金屬材料不使用」?「低濃度オゾン対策」向けの「-S3仕様」を用意。
※）集中排気仕様のみ。
専用固定用ホルダ（VUK05, VUK07（別売り））により、取付け?取外しが簡単。
仕様
| 使用流體 | 空気 |
|---|---|
| 使用圧力範(fàn)囲 | 0.15～0.7MPa |
| 定格供給圧力 | 0.5MPa(H, Lタイプ)／0.35MPa(Eタイプ) |
| 使用溫度範(fàn)囲 | 0～60℃(凍結(jié)なきこと) |
適用サイズ
真空ポート
チューブサイズ
| ミリサイズ(mm) | φ4, φ6 |
|---|---|
| インチサイズ | φ5/32", φ1/4" |
ネジサイズ
| メートルオネジ | M5x0.8, M6x1 |
|---|---|
| テーパオネジ | R1/8 |
| ユニファイオネジ | 10-32UNF |
| 一般アメリカ管用オネジ | NPT1/8 |
エア供給ポート
チューブサイズ
| ミリサイズ(mm) | φ4, φ6 |
|---|---|
| インチサイズ | φ5/32", φ1/4" |
排気ポート
チューブサイズ(集中排気)
| ミリサイズ(mm) | φ6 |
|---|---|
| インチサイズ | φ1/4" |
真空特性グラフ
