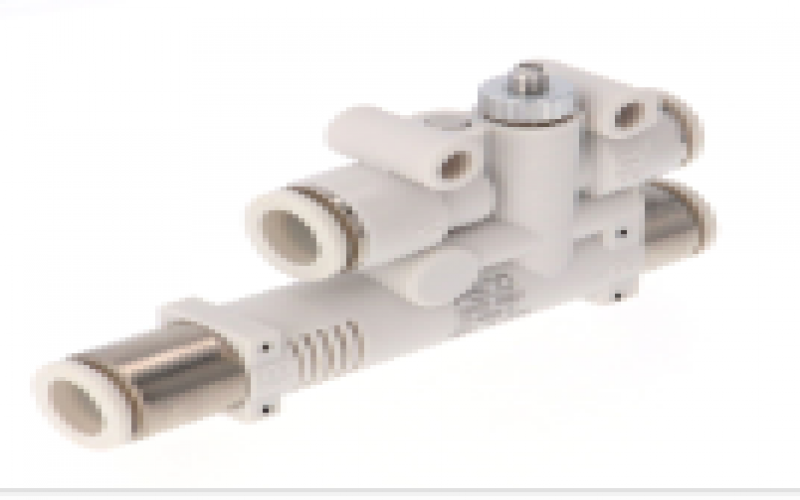

日本PISCO碧鑠科 具有真空擊穿功能，集中排氣式VYL07-666J
特長
エジェクタと真空破壊機能を一體化。
エジェクタと真空破壊機能を一體化。 エジェクタへの供給エアON?OFF で真空発生?破壊エアの切り替えが可能。
エジェクタへ破壊エアを出す機能を付加。
従來の単體タイプエジェクタと比べ、確実な真空破壊が可能。
通常の電磁弁などを用いた真空発生器より、大幅な低価格化を?qū)g現。
小型?軽量ですので真空配管末端部での使用が可能。
遮斷弁を搭載することにより吸著?破壊サイクルの高速化を?qū)g現。
仕様
| 使用流體 | 空気(JIS B 8392-1:「等級1.2.1～2.4.3」準拠) |
|---|
| 使用圧力範囲 | 0.3～0.7MPa |
|---|
| 定格供給圧力 | 0.5MPa(H, Lタイプ)／0.35MPa(Eタイプ) |
|---|
| 使用溫度範囲 | 5～50℃(凍結なきこと) |
|---|
| 給油 | 不要 |
|---|
VY用真空フィルタ仕様
| 使用流體 | 空気 |
|---|
| 使用圧力範囲 | -10～0kPa |
|---|
| 濾過度(※) | 5μm(捕集効率：95%) |
|---|
| 使用溫度範囲 | 0～60℃(凍結なきこと) |
|---|
| 濾過面積 | 接続サイズ44：0.8mm2／接続サイズ66：1.1mm2 |
|---|
| 材質 | PVF(ポリビニールホルマール) |
|---|
※）當社測定條件によります。
適用サイズ
真空ポート
チューブサイズ
| ミリサイズ(mm) | φ4, φ6 |
|---|
| インチサイズ | φ1/4" |
|---|
エア供給ポート
チューブサイズ
| ミリサイズ(mm) | φ4, φ6 |
|---|
| インチサイズ | φ1/4" |
|---|
排気ポート
チューブサイズ(集中排気)
真空特性グラフ
構造図
