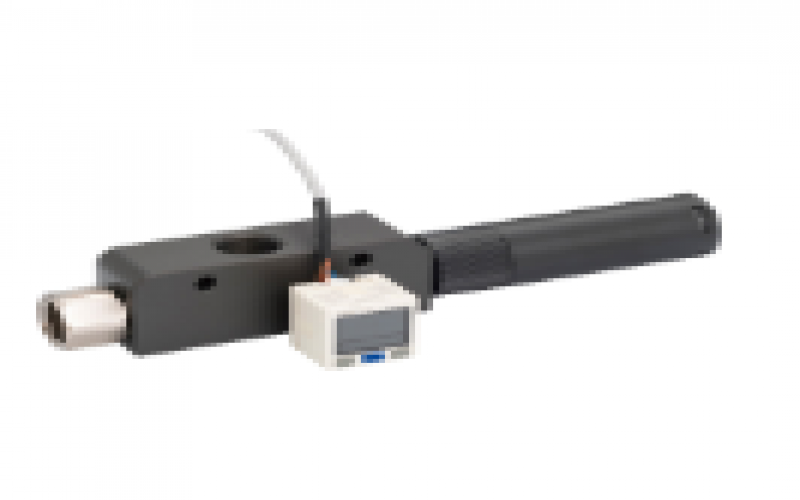

日本PISCO碧鑠科 矩形鋁制機身，帶大型數字顯示帶壓力傳感器VLSH20-0404-P2
特長
吸込流量(ノズル徑)：100L/min[ANR](φ2.0mm), 150L/min[ANR](φ2.5mm), 200L/min[ANR](φ2.8mm)の3種類を用意。
角形アルミボディ。
消音効果に優れた筒型サイレンサを採用。
吸込流量(ノズル徑)：100L/min[ANR](φ2.0mm), 150L/min[ANR](φ2.5mm), 200L/min[ANR](φ2.8mm)の3種類を用意。
仕様
| 使用流體 | 空気、不活性ガス |
|---|
| 使用圧力範囲 | 0.15～0.7MPa |
|---|
| 定格供給圧力 | 0.5MP |
|---|
| 使用溫度範囲 | 0～60℃(凍結なきこと) |
|---|
デジタルプレッシャーゲージ仕様
| 型式 | GPD-V-01 |
|---|
| 定格圧力範囲 | -101～0kPa |
|---|
| 圧力表示範囲 | -101～10kPa(※1) |
|---|
| 耐圧 | 300kPa |
|---|
| 適用流體 | 空気、非腐蝕性／不燃性ガス |
|---|
| 電池 | CR2032 リチウム電池 |
|---|
| 電池壽命 | 約3年(1日に5回表示の場合) |
|---|
| 電池最低下検知機能 | 有り |
|---|
| 電池交換 | 可能 |
|---|
| 表示時間 | ボタンを押してから60秒 |
|---|
| 表示回?cái)?shù) | 2Hz(2回／秒) |
|---|
| 繰り返し性 | ≦±1％ F.S. ± 1 digit |
|---|
| LCD表示 | 7セグ、3.5 digit |
|---|
| 表示精度 | ≦±2％ F.S. ± 1 digit以下(周囲溫度：25 ±3℃時) |
|---|
| 保護構造 | IP65(※2) |
|---|
| 周囲溫度範囲 | 動作時：0～50℃、保存時：-10～60℃(結露と凍結なきこと) |
|---|
| 周囲濕度範囲 | 動作時及び保存時：35～85％RH(結露なきこと) |
|---|
| 耐振動 | 複振幅1.5mmあるいは100m/s2、1分間10Hz～55Hz～10Hz、X、Y、Z各方向2時間 |
|---|
| 耐衝撃 | 100m/s2 |
|---|
| 溫度特性 | 検知圧力の±2％ F.S.(25℃時) |
|---|
圧力センサ仕様
| 型式 | VUS-32R |
|---|
| 定格圧力範囲 | -100.0～100kPa |
|---|
| 耐圧 | 300kPa |
|---|
| 適用流體 | 空気、非腐蝕性／不燃性ガス |
|---|
| 供給電源 | DC12V～24V(リップル±10％以下) |
|---|
| 消費電流 | 40mA以下(無負荷時) |
|---|
| スイッチ出力 出力方式 | NPNオープンコレクタ出力／PNPオープンコレクタ出力 |
|---|
| スイッチ出力 最大負荷電流 | 125ｍＡ |
|---|
| スイッチ出力 最大供給電圧 | DC30V(NPNオープンコレクタ出力)／DC24V(PNPオープンコレクタ出力) |
|---|
| スイッチ出力 內部電圧降下 | 1.5V以下 |
|---|
| 繰り返し性 | ±0.2％ F.S. ± 1 digit以下 |
|---|
| 応差 ワンポイント設定モード | 調整可能(※) |
|---|
| 応差 応差モード | 調整可能(※) |
|---|
| 応差 ウインドコンパレータモード | 調整可能(※) |
|---|
| 応答時間 | 2.5ms以下(誤作動予防機能：25ms、100ms、250ms、500ms、1000ms、1500ms選択) |
|---|
| 出力短絡保護 | 有 |
|---|
| デジタル表示 | 3色(赤、緑、橙)表示(表示回?cái)?shù)：5回／秒) |
|---|
| 表示精度 | ±2％ F.S. ± 1 digit以下(at Ta＝25 ±3℃時) |
|---|
| 動作表示燈 | 橙色 1＆2表示燈 |
|---|
| アナログ出力(電圧出力) | 出力電圧：1～5V ±2.5％ F.S. 以下(定格圧力範囲內にて) 直線性：±1％ F.S. 以下、出力インピーダンス1kΩ |
|---|
| 耐環境 保護構造 | IP40 |
|---|
| 耐環境 周囲溫度範囲 | 動作時：0～50℃、保存時：-10～60℃(結露と凍結なきこと) |
|---|
| 耐環境 周囲濕度範囲 | 動作時及び保存時：35～85％RH(結露なきこと) |
|---|
| 耐環境 耐電圧 | AC1000V 1分間(リード線とケース間) |
|---|
| 耐環境 絶縁抵抗 | 50MΩ以上(DC500V)(リード線とケース間) |
|---|
| 耐環境 耐振動 | 複振幅1.5mmあるいは100m/s2、1分間10Hz～150Hz～10Hz、X、Y、Z各方向2時間 |
|---|
| 耐環境 耐衝撃 | 100m/s2 X、Y、Z各方向3回 |
|---|
| 溫度特性 | ±2.5％ F.S.以下(at Ta＝25℃、範囲0～+50℃) |
|---|
| ケーブル仕様 | 耐油ケーブル(0.15mm2) |
|---|
適用サイズ
真空ポート
ネジサイズ
エア供給ポート
ネジサイズ
真空特性グラフ
構造図
