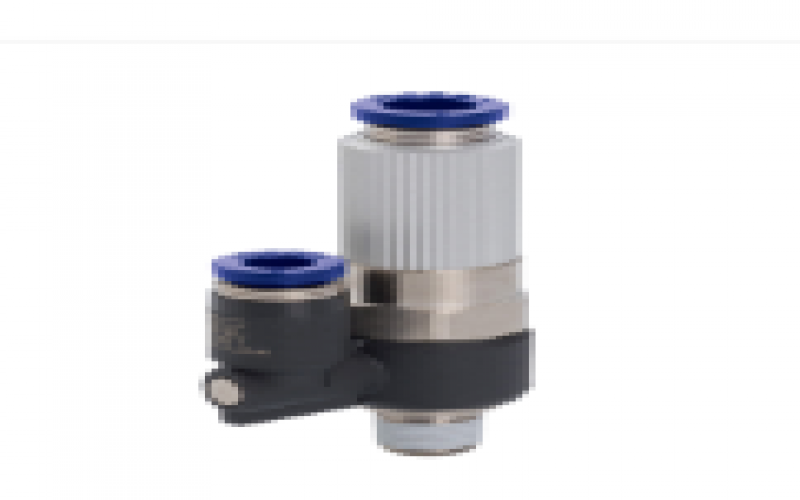

日本PISCO碧鑠科 與電磁閥直接接觸的直型（集中排氣）VSL07-601J-S3
特長
電磁弁直付け用ワンタッチ継手內蔵型エジェクタ
ワークを搬送するための必需品。
圧縮空気を真空に変化させ、真空パッドと組合わせることでワーク(物)の搬送に利用可能。
「流路に銅を主成分とする金屬材料不使用」?「低濃度オゾン対策」向けの「-S3仕様」を用意。
※）集中排気仕様のみ。
仕様
| 使用流體 | 空気 |
|---|---|
| 使用圧力範囲 | 0.15～0.7MPa |
| 定格供給圧力 | 0.5MPa(H, Lタイプ)／0.35MPa(Eタイプ) |
| 使用溫度範囲 | 0～60℃(凍結なきこと) |
適用サイズ
真空ポート
チューブサイズ
| ミリサイズ(mm) | φ4, φ6, φ8, φ10, φ12 |
|---|---|
| インチサイズ | φ5/32", φ1/4", φ5/16", φ3/8", φ1/2" |
エア供給ポート
ネジサイズ
| メートルオネジ | M5×0.8 |
|---|---|
| 管用テーパオネジ | R1/8, R1/4, R3/8 |
| ユニファイオネジ | 10-32UNF |
| 一般アメリカ管用オネジ | NPT1/8, NPT1/4 |
排気ポート
チューブサイズ(集中排気)
| ミリサイズ(mm) | φ6, φ8, φ12 |
|---|---|
| インチサイズ | φ1/4", φ5/16", φ1/2" |
φ6はVHのみ
真空特性グラフ
構造図
