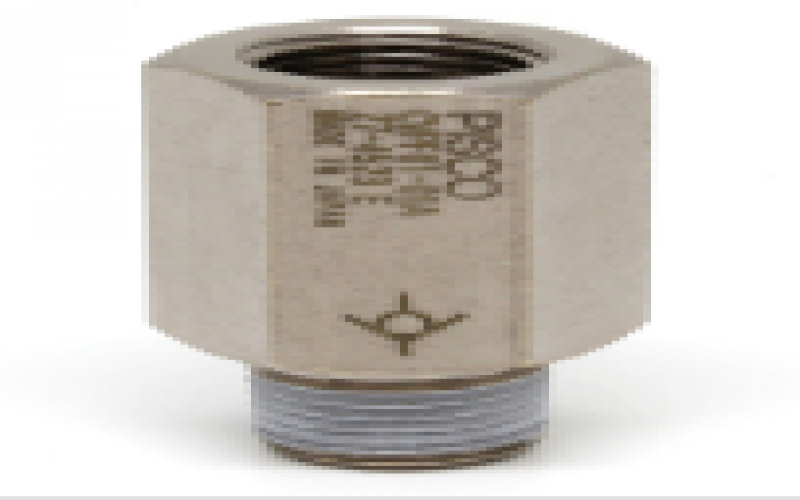

日本PISCO碧鑠科 襯套閥樹脂型止回閥CVPF01-01A
長處
由于只有來自一側的空氣輸入流動，因此可以保持輸出側的壓力。
也可用于真空保壓和低壓配管。
樹脂型成本低，重量輕。
規范
金屬類型
| 使用的流體 | 空氣 |
|---|---|
| 最大工作壓力 | 0.9MPa的 |
| 工作真空壓力 | -100千帕 |
| 最小工作壓差 （*） | 0.01MPa以下 |
| 最小止回壓差 | 0.02MPa（0.02兆帕） |
| 工作溫度范圍 | 0~60°C （無凍結） |
* 最小工作壓差是當空氣從自由流動方向施加空氣時開始傳導到二次側的壓差。
樹脂類型
| 使用的流體 | 空氣 |
|---|---|
| 最大工作壓力 | 0.9MPa的 |
| 工作真空壓力 | -100千帕 |
| 最小工作壓差 （*） | 0.01MPa以下 |
| 最小止回壓差 | 0.04MPa（0.04兆帕） |
| 工作溫度范圍 | 0~60°C （無凍結） |
* 最小工作壓差是當空氣從自由流動方向施加空氣時開始傳導到二次側的壓差。
適用尺寸
管尺寸
| 毫米尺寸 （mm） | φ4, φ6, φ8, φ10, φ12 |
|---|---|
| 英制尺寸 | φ5/32, φ1/4, φ5/16, φ3/8, φ1/2 |
螺絲尺寸
| 公制螺紋 | M5x0.8、M6x1 |
|---|---|
| 管道錐形螺紋 | R1/8、R1/4、R3/8、R1/2 |
| 統一螺絲 | 10-32UNF |
| NPT螺絲 | NPT1/8、NPT1/4、NPT3/8、NPT1/2 |
結構圖
