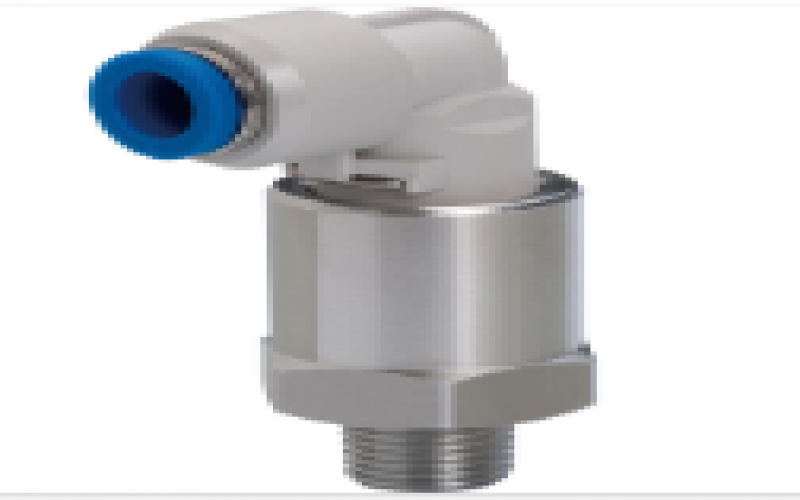

日本PISCO碧鑠科彎頭空氣型旋轉接頭RAL4-01SUS-F-TP
長處
用于旋轉管道的一鍵式接頭，適用于耐腐蝕環境。
SUS304的一鍵式接頭，用于搖擺和旋轉部件，可與水一起使用。
*） 只有水規格型 （RWL） 可以與水一起使用。
根據所使用的流體，有兩種類型可供選擇，即水型 （RWL） 和空氣型 （RAL）。
接液部分采用“耐化學腐蝕”和“耐腐蝕”的PPS、SUS304等。
不使用銅基材料。
接液部分無油。
*） 非流體切向部分不適用。
密封填料為EPDM。
可選密封填料：FKM可用。
可提供可選的螺釘密封膠帶包裝規格。
*） 格式末尾的符號：-TP
規范
水類型 （RWL）
| 使用的流體 | 水和其他液體（適用條件*） |
|---|---|
| 最大工作壓力 | 0.7MPa的 |
| 工作溫度范圍 | 0~60°C （無凍結） |
| 允許轉速 | 500分鐘-1 |
警告
*） 當使用的流體是水或液體時，請務必遵守以下條件。
使用水或液體時，將喘振壓力保持在最大工作壓力以下。
可以使用日本的一般自來水，不受異物或污染物的污染。 如果您想使用其他水，請查看實際機器評估。
使用水或液體時，請務必使用插入環 （WR）。
對于化學品等，我們的規格是否符合性可能會因使用條件而異，因此請在使用前進行檢查。
空氣規格類型 （RAL）
| 使用的流體 | 空氣和其他氣體（適用條件*） |
|---|---|
| 最大工作壓力 | 0.7MPa的 |
| 工作真空壓力 | -100千帕 |
| 工作溫度范圍 | 0~60°C （無凍結） |
| 允許轉速 | 500分鐘-1 |
警告
* 對于混合氣體等，我們的規格符合性可能因使用條件而異，因此請在使用前檢查。
適用尺寸
管尺寸
| 毫米尺寸 （mm） | φ4, φ6, φ8, φ10, φ12 |
|---|---|
| 英制尺寸 | φ1/4", φ3/8", φ1/2" |
*） 管子外徑φ4mm可與φ5/32英寸尺寸組合使用，φ8mm可與φ5/16英寸尺寸組合使用。
螺絲尺寸
| 公制螺紋 | M5x0.8、M6x1 |
|---|---|
| 管道錐形螺紋 | R1/8、R1/4、R3/8、R1/2 |
| 統一螺絲 | 10-32UNF |
| NPT螺絲 | NPT1/8、NPT1/4、NPT3/8、NPT1/2 |
結構圖
