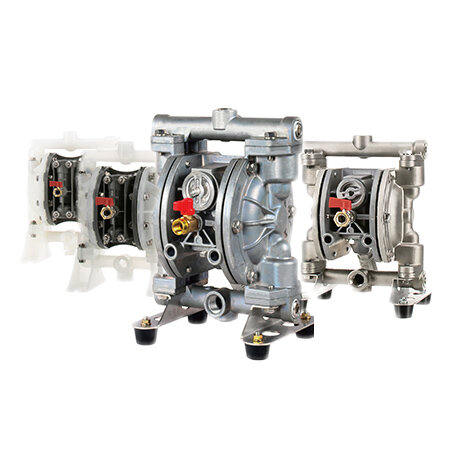

日本YAMADA雅瑪達-隔膜泵G15系列NDP-15
構造簡單、維護方便！
G15系列是可輸送高腐蝕性、高粘度等各類液體的隔膜泵。體積小但最大吐出量達到60L/min，相較同口徑的隔膜泵，全新設計的G15系列最大吐出量提高了約20%。
完全自吸，可以更高效地從水罐抽水。采用無需防爆的安全結構，對使用場地?zé)o要求。只需要調節閥門，即可輕松安全地控制流量。
G15系列的口徑為1/2″（15mm）、最大吐出量約62L/min。
固體顆粒最大尺寸為1mm以內。
■主要用途
酒精、乙醇輸送，潤滑油、工作油、向輥涂機供給涂料，回收切削油，輸送純水、藥液，涂抹粘合劑，噴涂釉料，設備搭載，輸送油墨、顏料等。
■小型大流量
采用全新設計的膜片，最大吐出量提高了約20%。
■動作穩定
采用全新設計的切換結構S-SPOOL。通過高性能且信賴度高的新空氣切換結構，最大限度降低泵中停的風險。
■空氣切換“S-SPOOL”
S-SPOOL + 新中心桿可防止中停
即使是低沖程運行，也最大限度減少中停風險。無導向閥設計
減少零件數量=減少故障。無油設計
無需定期注油。
■緊湊型設計
比目前的同口徑型號NDP-15系列更為緊湊。
非常適合設備搭載。
■可實現高度自由的安裝
可進行IN/OUT4方向的連接。
通過改變堵頭的安裝位置，可自由變更液體的連接方向。
（標準為中間位置）
泵體材質 A: 鋁合金
(ADC12)S:不銹鋼（SCS14） P: 聚丙烯（PP） V:聚偏二氟乙烯
（PVDF）膜片材質 N: 丁腈橡膠 (NBR) G15AN00
（854693）G15SN00
（854705）G15PN00
（854980）－ T: 聚四氟乙烯(PTFE) G15AT00
（854694）G15ST00
（854706）G15PT00
（854914）G15VT00
（854982）H: 熱塑性聚酯彈性體 (TPEE) G15AH00
（854695）G15SH00
（854707）G15PH00
（854978）G15VH00
（854984）S: 熱塑性聚乙烯彈性體 (TPO) G15AS00
（854696）G15SS00
（854708）G15PS00
（854915）G15VS00
（854983）接液部材質 球閥 與膜片材質相同 閥座 A5056 SUS316 PP PVDF 閥體 ADC12 SCS14 PP PVDF 中心盤 A5056 SCS14 PP
SUS304
（內芯）PVDF
SUS304
（內芯）規格 口徑 1/2″(15mm) 液體連接 吸入口 Rc1/2 吐出口 Rc1/2 空氣連接 供氣口 Rc 1/4（帶空氣閥） 排氣口 Rc 3/8（含消音器） 供氣壓力 0.2～0.7MPa ※1 最高吐出壓力 0.7MPa 吐出量/工作周期 G15AN:
170mL ※2
其他：160mL ※2150mL ※2 190mL ※2 最大吐出量 G15AN: 60L/min ※3
其他: 58L/min ※356L/min ※3 62L/min ※3 最大空氣消耗量 G15AT:
510L/min (ANR)
其他：520L/min (ANR)510L/min（ANR） 700L/min（ANR） 固體顆粒最大尺寸 1 mm以下 最大自吸高度 2m 凈重 5.4 kg 8.2 kg 2.6 kg 3.5 kg
※1主體連接部為樹脂型號，最高使用壓力取決于液溫。
※2流量為參考值，實際會因所輸送的液體、配管條件等而異。
※3最大吐出量?jī)H作參考，為了有效延長膜片和其他耗材的壽命，請根據使用條件選擇高于所需條件（1.5倍以上）的泵。
