日本YAMADA雅瑪達-隔膜泵 NDP-5系列NDP-5FAT
輕巧緊湊！
安全設計，本質防爆。 可輸送高度易燃液體。
完全自吸式，無需引水，可高效輸送流體。
只需簡單地打開和關閉閥門，即可輕松安全地控制流量。

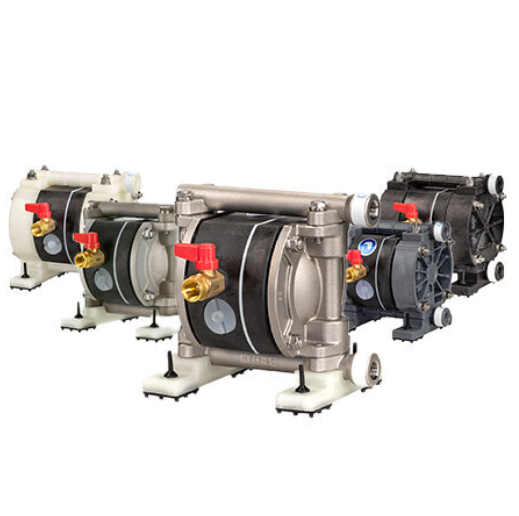

NDP-5系列的標稱口徑為1/4″ (8 mm)，最大吐出量約為11L/min。
※平板閥型號不能輸送含固體顆粒的液體。
■主要用途
脫模劑的循環，輸送噴霧劑、工廠廢水和廢油，防爆區域內易燃液體的輸送。向滾涂機供應涂料，發電廠的排水，管道和儲罐清洗。廢液收集，粘土、釉料的輸送。食品配料、添加劑的輸送，酒精、消毒劑、溶劑的輸送，供應油、冷卻液、油漆等。
特征
■獨立先導閥
YAMADA設計的獨立先導閥，在行程極限處控制空氣切換閥換向。免維護，耐磨損，可確保泵長期穩定運行。
■雅瑪達設計的空氣切換閥“C-SPOOL”
YAMADA設計的空氣切換閥免預裝潤滑脂，無需外部潤滑。C型彈簧可防止空氣切換閥運行期間發生中停，實現穩定運行。
■空氣切換閥“C-SPOOL”
C型彈簧可減少空氣切換閥運行期間發生中?，F(xiàn)象
實現泵的穩定運行配備復位按鈕
可減少由空氣切換閥磨損導致泵中停產生的停機時間
真正免潤滑的空氣切換閥
空氣切換閥和先導閥均為免潤滑設計,無需定期潤滑維護便利
更換快速高效，減少停機時間
規格
泵體材質 A: 鋁合金
(ADC12)S：不銹鋼（SCS14） P：玻纖增強聚丙烯（PP-GF） V：聚偏二氟乙烯（PVDF-CF） D：聚縮醛（POM） 膜片材質 T: 聚四氟乙烯(PTFE) NDP-5FAT
（851496）NDP-5FST
（851497）NDP-5FPT
（851306）NDP-5FVT
（852110）NDP-5FDT
（853779）接液部材質 平板閥 聚四氟乙烯 閥座 SUS316 SUS316 PP-GF PVDF-CF POM 閥體 SUS316 SUS316 PP PVDF-CF POM 中心盤 A5056 SUS316 PP
SUS304
（內芯）PVDF-CF SUS304（內芯） POM
SUS304（內芯）規格 口徑 1/4″(8mm) 液體連接 吸入口 Rc1/4 吐出口 Rc1/4 空氣連接 供氣口 Rc 1/4（含空氣閥） 排氣口 Rc 3/8（含內置消音器）※1 供氣壓力 0.2～0.7MPa 最高吐出壓力 0.7MPa 吐出量/工作周期 20 mL ※3 最大吐出量 11 L/min ※4 最大空氣消耗量 250 L/min（ANR） 固體顆粒最大尺寸 － ※5 最大自吸高度 1m 凈重 1.6 kg 2.7kg 1.3 kg 1.7 kg 1.4 kg
※1消音器為內置型。排氣口采用Rc3/8螺紋。
※2樹脂類泵體，最大供氣壓力會受液體溫度影響（請見液體溫度-壓力關系圖）。
※3所提供的吐出量僅為大致值。吐出量會因輸送液體和配管條件等因素而有所不同。
※4最大吐出量僅作參考，為了有效延長膜片和其他耗材的壽命，請根據使用條件選擇高于所需條件（1.5倍以上）的泵。
※5平板閥型號不能輸送含固體顆粒的液體。
尺寸圖和性能曲線
