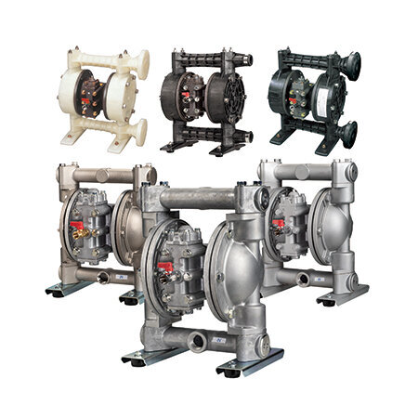

日本YAMADA雅瑪達-隔膜泵 NDP-25系列NDP-25BAC
結構緊湊+高吐出量！
安全設計，本質防爆。 可輸送高度易燃液體。 具有本質防爆規格的泵，適用于化工廠等管道。
完全自吸式，無需引水，可高效輸送流體。安全結構不需要防爆措施，因此可以在任何地方使用。
只需簡單地打開和關閉閥門，即可在終點輕松安全地控制流量。
NDP-25系列的標稱口徑為 1″ (25 mm)，最大吐出量約為160L/min。
最大可通過固體顆粒尺寸為3mm 或更小。
■主要用途
廢液、污泥的收集，工廠廢水、酒精的輸送，乙醇的輸送，潤滑油、液壓油的輸送，向滾涂機供給涂料，雨水的收集，定期修理時的廢水處理，原材料（各種溶劑）的輸送，切削油的收集，燃料（汽油和柴油）的抽取，漿料的輸送，浮油的回收。
特征
■獨立先導閥
YAMADA設計的獨立先導閥，在行程極限處控制空氣切換閥換向。免維護，耐磨損，可確保泵長期穩定運行。
■雅瑪達設計的空氣切換閥“C-SPOOL”
YAMADA設計的空氣切換閥免預裝潤滑脂，無需外部潤滑。C型彈簧可防止空氣切換閥運行期間發生中停，實現穩定運行。
■空氣切換閥“C-SPOOL”
C型彈簧可減少空氣切換閥運行期間發生中停現象
實現泵的穩定運行配備復位按鈕
可減少由空氣切換閥磨損導致泵中停產生的停機時間
真正免潤滑的空氣切換閥
空氣切換閥和先導閥均為免潤滑設計,無需定期潤滑維護便利
更換快速高效，減少停機時間
規格
泵體材質 A: 鋁合金
(ADC12)S：不銹鋼（SCS14） F:鑄鐵
（S45C）P:玻纖增強聚丙烯
（PP-GF）P:玻纖增強聚丙烯
（PP-GF）V:聚偏二氟乙烯（PVDF-CF） V:聚偏二氟乙烯（PVDF-CF） 膜片材質 C: 氯丁橡膠(CR) NDP-25BAC
(851328)NDP-25BSC
(851338)NDP-25BFC
(851333)NDP-25BPC
(851669)NDP-25BPC-FL(853835) – – N: 丁腈橡膠(NBR) NDP-25BAN
(851329)NDP-25BSN
(851339)NDP-25BFN
(851334)NDP-25BPN
(852598)NDP-25BPN-FL(853836) – – E: 三元乙丙橡膠(EPDM) NDP-25BAE
(851330)NDP-25BSE
(851340)NDP-25BFE
(851335)NDP-25BPE
(852600)NDP-25BPE-FL(853837) NDP-25BVE
(854926)NDP-25BVE-FL(854937) V:氟橡膠(FKM) NDP-25BAV
(851331)NDP-25BSV
(851341)NDP-25BFV
(851336)NDP-25BPV
(852599)NDP-25BPV-FL(853838) NDP-25BVV
(854927)NDP-25BVV-FL(854938) T: 聚四氟乙烯(PTFE) NDP-25BAT
(851332)NDP-25BST
(851342)NDP-25BFT
(851337)NDP-25BPT
(851670)NDP-25BPT-FL(853839) NDP-25BVT
(854928)NDP-25BVT-FL(854939) H:熱塑性聚醋彈性體(TPEE) NDP-25BAH
(851731)NDP-25BSH
(851733)NDP-25BFH
(851732)NDP-25BPH
(851735)NDP-25BPH-FL(853840) NDP-25BVH
(854929)NDP-25BVH-FL(854940) S:熱塑性聚乙烯彈性體(TPO) NDP-25BAS
(852696)NDP-25BSS
(852698)NDP-25BFS
(852697)NDP-25BPS
(852699)NDP-25BPS-FL(853841) – – H/T:熱塑性聚酯彈性體(TPEE) NDP-25BAH/T
(851878)NDP-25BSH/T
(851879)NDP-25BFH/T
(851880)NDP-25BPH/T
(851881)NDP-25BPH/T-FL
(853842)– – 接液部材質 球閥 NDP-25B□H/T:PTFE 其他：與膜片材質相同 閥座 SMS1025 SUS316 SMS1025 PP-GF PVDF-CF 閥體 ADC12 SCS14 PP-GF PVDF-CF 中心盤 NDP-25BAT:A5056
其他：
SUS316SUS316 SUS316 PP-GF SCS13
（內芯材料）PVDF-CF SUS13
（內芯材質）規格 口徑 1″(25 mm) 液體連接 吸入口 Rc 1 JIS法蘭10K 25A相當 Rc 1 JIS法蘭10K 25A相當 吐出口 Rc 1 JIS法蘭10K 25A相當 Rc 1 JIS法蘭10K 25A相當 空氣連接 供氣口 Rc 3/8（含空氣閥） 排氣口 Rc 3/4（含消音器） 供氣壓力 0.2～0.7MPa※1 最高吐出壓力 0.7MPa 吐出量/工作周期 PTFE膜片：500 mL ※2
其他膜片：600 mL ※2最大吐出量 160L/min ※3 最大空氣消耗量 PTFE膜片：1800 L/min (ANR)
其他膜片：1600 L/min (ANR)固體顆粒最大尺寸 最大3mm 最大自吸高度 NDP-25B□T:2m
其他:5m凈重 13.0kg 20.0kg 20.0kg 11.0kg 11.0kg 13.5kg 13.5kg
※1樹脂類泵體，最大供氣壓力會受液體溫度影響(請見液體溫度-壓力關系圖）。
※2所提供的吐出量僅為大致值。吐出量會因輸送液體和配管條件等因素而有所不同。
※3最大吐出量僅作參考，為了有效延長膜片和其他耗材的壽命，請根據使用條件選擇高于所需條件（1.5倍以上）的泵。
尺寸圖和性能曲線
