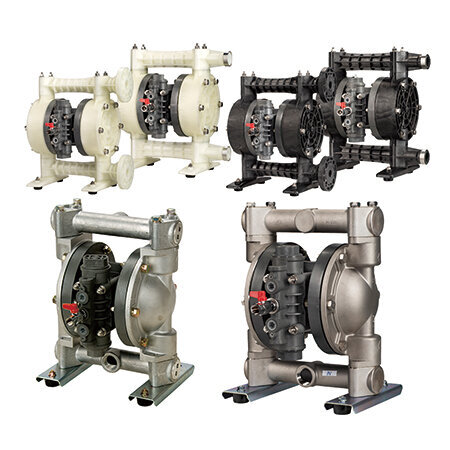

日本YAMADA雅瑪達-隔膜泵 NDP-P25系列 (耐腐蝕系列)NDP-P25BAC
高耐腐蝕隔膜泵！
安全設計，本質防爆。 中心體采用耐腐蝕的玻纖增強聚丙烯(PP-GF)可用于輸送化學品和各種液體。
完全自吸式，無需引水，可高效輸送流體。
安全結構不需要防爆措施，因此可以在任何地方使用。 NDP-P25 系列的標稱口徑為 1″ (25 mm)，最大吐出量約為160L/min。
最大可通過固體顆粒尺寸為3mm 或更小。
■主要用途
化學品、純水、廢液供應，防爆區域易燃液體輸送，食品配料、添加劑輸送，管道清洗液供應，廢油、廢水收集，酒精、消毒劑、溶劑輸送。
特征
■中心體采用耐腐蝕的玻纖增強聚丙烯(PP-GF)
該產品耐腐蝕、防銹，適合輸送化學品和各種液體。
■雅瑪達設計的空氣切換閥“C-SPOOL”
YAMADA設計的空氣切換閥免預裝潤滑脂，無需外部潤滑。C型彈簧可防止空氣切換閥運行期間發生中停，實現穩定運行。
■空氣切換閥“C-SPOOL”
C型彈簧可減少空氣切換閥運行期間發生中?，F(xiàn)象
實現泵的穩定運行配備復位按鈕
可減少由空氣切換閥磨損導致泵中停產生的停機時間
真正免潤滑的空氣切換閥
空氣切換閥和先導閥均為免潤滑設計,無需定期潤滑維護便利
更換快速高效，減少停機時間
規格
泵體材質 A:
鋁合金
(ADC12)S:不銹鋼（SCS14） P:玻纖增強聚丙烯
（PP-GF）P:玻纖增強聚丙烯
（PP-GF）V:聚偏二氟乙烯（PVDF-CF） V:聚偏二氟乙烯（PVDF-CF） 膜片材質 C: 氯丁橡膠
(CR)NDP-P25BAC
（854115）NDP-P25BSC
（854129）NDP-P25BPC
（854157）NDP-P25BPC-FL（854178） – – N: 丁腈橡膠
(NBR)NDP-P25BAN
（854116）NDP-P25BSN
（854130）NDP-P25BPN
（854158）NDP-P25BPN-FL（854179） – – E:三元乙丙橡膠(EPDM) NDP-P25BAE
（854117）NDP-P25BSE
（854131）NDP-P25BPE
（854159）NDP-P25BPE-FL（854180） NDP-P25BVE
（854950）NDP-P25BVE-FL（854961） V:氟橡膠
(FKM)NDP-P25BAV
（854118）NDP-P25BSV
（854132）NDP-P25BPV
（854160）NDP-P25BPV-FL（854181） NDP-P25BVV
（854951）NDP-P25BVV-FL（854962） T:聚四氟乙烯
(PTFE)NDP-P25BAT
（854119）NDP-P25BST
（854133）NDP-P25BPT
（854161）NDP-P25BPT-FL（854182） NDP-P25BVT
（854952）NDP-P25BVT-FL（854963） H:熱塑性聚醋彈性體 (TPEE) NDP-P25BAH
（854120）NDP-P25BSH
（854134）NDP-P25BPH
（854162）NDP-P25BPH-FL（854183） NDP-P25BVH
（854953）NDP-P25BVH-FL
（854964）S:熱塑性聚乙烯彈性體 (TPO) NDP-P25BAS
（854121）NDP-P25BSS
（854135）NDP-P25BPS
（854163）NDP-P25BPS-FL
（854184）– – H/T:熱塑性聚酯彈性體 (TPEE) NDP-P25BAH/T
（854217）NDP-P25BSH/T
（854218）NDP-P25BPH/T
（854220）NDP-P25BPH/T-FL
（854221）– – 接液部材質 球閥 NDP-P25B□H:NBR NDP-P20B□H/T:PTFE
其他：與膜片材質相同閥座 SMS1025 SUS316 PP-GF PVDF-CF 閥體 ADC12 SCS14 中心盤 NDP-P20BAT:A5056 其他：
SUS316SUS316 PP-GF
SCS13
（內芯材料）PP-GF
SCS13
（內芯材料）規格 口徑 1″ (25 mm) 液體連接 吸入口 Rc 1 JIS法蘭10K 25A相當 Rc 1 JIS法蘭10K 25A相當 吐出口 空氣連接 供氣口 Rc 3/8 排氣口 Rc 3/4 供氣壓力 0.2～0.7MPa ※1 最高吐出壓力 0.7MPa 吐出量/工作周期 PTFE膜片：500 mL ※2
其他膜片：600 mL ※2最大吐出量 160L/min※3 最大空氣消耗量 PTFE膜片：1800 L/min (ANR)
其他膜片：1600 L/min (ANR)固體顆粒最大尺寸 最大 3mm 最大自吸高度 NDP-P25B□T:2m
其他:5m凈重 11.0kg 18.0 kg 9.5 kg 9.5kg 12.0 kg 12.0 kg
※1樹脂類泵體，最大供氣壓力會受液體溫度影響(請見液體溫度-壓力關系圖）。
※2所提供的吐出量僅為大致值。吐出量會因輸送液體和配管條件等因素而有所不同。
※3最大吐出量僅作參考，為了有效延長膜片和其他耗材的壽命，請根據使用條件選擇高于所需條件（1.5倍以上）的泵。
