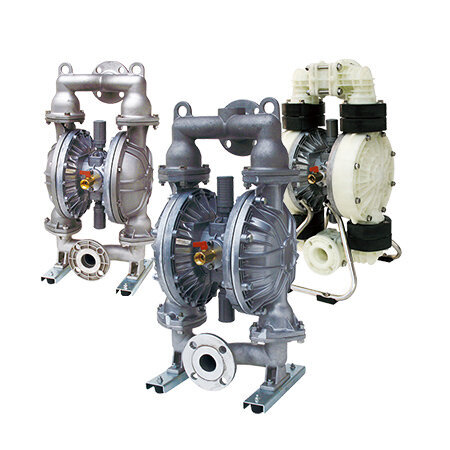

日本YAMADA雅瑪達-隔膜泵 NDP-H50 H系列NDP-H50BAC

業界最高的吐出壓力！

安全設計，本質防爆。采用可低速運行和高壓輸出的機械式空氣切換閥。
非常適合壓濾機、循環操作和噴霧供給泵。
完全自吸式，無需引水，可高效輸送流體。
安全結構不需要防爆措施，因此可以在任何地方使用。
NDP-H50 系列的標稱口徑為 2″ (50 mm)，最大吐出量約為460L/min。
最大可通過固體顆粒尺寸8mm或更小。

■主要用途

脫模劑和涂層劑的應用，脫模劑的循環和噴涂，抽出工廠廢水和廢油，供應油、冷卻液、油漆等。

特征

■適用于高壓輸出和低速運行

最高吐出壓力0.85MPa，即使在低速運行時也能保持行程的穩定。

■運轉壓力范圍更廣

即使空氣供給不穩定，也可通過超低壓啟動，使輸送材料的負擔抑制到最小限度。

■更節能

壓力損耗低，實現了最大壓力的壓送。

■機械切換

可實現低壓、低速運行和高壓輸出

基于機械結構的空氣切換閥，能使行程更加穩定。

---

規格

泵體材質		A: 鋁合金 (ADC12/AC4C-T6)	S:不銹鋼（SCS14）	F: 鑄鐵 （FC250）	P:玻纖增強聚丙烯 （PP-GF）
膜片材質
C: 氯丁橡膠 (CR)		NDP-H50BAC （854402）	NDP-H50BSC （854418）	NDP-H50BFC （854441）	NDP-H50BPC （854457）
N: 丁腈橡膠 (NBR)		NDP-H50BAN （854403）	NDP-H50BSN （854419）	NDP-H50BFN （854442）	NDP-H50BPN （854458）
E:三元乙丙橡膠 (EPDM)		NDP-H50BAE （854404）	NDP-H50BSE （854420）	NDP-H50BFE （854443）	NDP-H50BPE （854459）
V:氟橡膠 (FKM)		NDP-H50BAV （854405）	NDP-H50BSV （854421）	NDP-H50BFV （854444）	NDP-H50BPV （854460）
T:聚四氟乙烯 (PTFE)		NDP-H50BAT （854406）	NDP-H50BST （854422）	NDP-H50BFT （854445）	NDP-H50BPT （854461）
H:熱塑性聚醋彈性體 (TPEE)		NDP-H50BAH （854407）	NDP-H50BSH （854423）	NDP-H50BFH （854446）	NDP-H50BPH （854462）
S:熱塑性聚乙烯彈性體 (TPO)		NDP-H50BAS （854408）	NDP-H50BSS （854424）	NDP-H50BFS （854447）	NDP-H50BPS （854463）
H/T: 熱塑性聚酯彈性體 (TPEE)		NDP-H50BAH/T （854409）	NDP-H50BSH/T （854425）	NDP-H50BFH/T （854448）	NDP-H50BPH/T （854464）
接液部材質
球閥		NDP-H50B□H/T:PTFE 其他：與膜片材質相同
閥座		NDP-H50BAT:A5056 其他：與膜片材料相同	NDP-H50BST:SUS316 其他：與膜片材質相同	NDP-H50BFT:SUS316 其他：與膜片材質相同	PP
閥體		與本體材質相同（一體型）
中心盤		A5056	SUS316	SS400	PP-GF SCS13 （內芯材料）
規格
口徑		2″（50mm）
材料連接	吸入口	JIS法蘭 10K 50A相當		Rc 2	JIS法蘭 10K 50A相當
	吐出口
空氣連接	供氣口	Rc 3/4（含空氣閥）
	排氣口	Rc 3/4（含消音器）
供氣壓力		NDP-H50B□T: 0.15～0.7 MPa ※1 其他：0.1～0.85 MPa ※1			NDP-H50BPT: 0.15～0.7 MPa ※1 其他： 0.1～0.7 MPa ※1
最高吐出壓力		NDP-H50B□T:0.7MPa 其他：0.85MPa			0.7MPa
吐出量/工作周期		PTFE膜片：1.3 L ※2 其他膜片：3.5 L ※2
最大吐出量		PTFE膜片：340 L/min ※3 其他膜片：460 L/min ※3			PTFE膜片： 320 L/min ※3 其他膜片：460 L/min ※3
最大空氣消耗量		PTFE膜片：4000 L/min (ANR) 其他膜片：4500 L/min (ANR)			PTFE膜片：4500 L/min (ANR) 其他膜片：4000 L/min (ANR)
固體顆粒最大尺寸		最大8mm
最大自吸高度		NDP-H50B□T:3 m 其他：5 m
凈重		NDP-H50BAT: 33.5kg 其他：35.2kg	NDP-H50BST: 54.0kg 其他：57.5kg	NDP-H50BFT: 58.5kg 其他： 62.0kg	NDP-H50BPT: 32.5kg 其他： 34.0kg

※1樹脂制泵體型號的最大供給氣壓取決于液體溫度。
※2吐出量僅作參考，根據具體使用條件可能會有所不同。
※3最大吐出量僅作參考，為了有效使用膜片和其他耗材請根據所需條件選擇高于所需條件（1.5倍以上）的泵。

---

尺寸圖和性能曲線
