日本YAMADA雅瑪達-隔膜泵 DP-F系列DP-10F
用于化學應用，如輸送化學品！

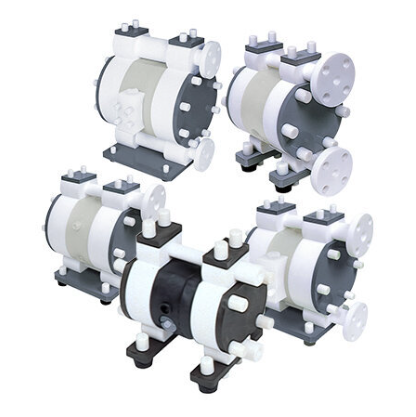

膜片和泵體采用氟樹脂（PTFE/PFA），中心體采用樹脂（PPS/PP/HDPE）的樹脂型隔膜泵。
它具有優異的耐腐蝕性，包括強酸、強堿等液體的輸送，可以在腐蝕性環境中使用。
如需了解更多詳情，請與我司營業窗口聯系。
■主要用途
原料（各種溶劑）的制備，純水和化學品的輸送。
特征
■密封規格
標準密封 氟樹脂泵連接部密封件使用PVC材質。
■雅瑪達設計的空氣切換閥“C-SPOOL”
YAMADA設計的空氣切換閥免預裝潤滑脂，無需外部潤滑。C型彈簧可防止空氣切換閥運行期間發生中停，實現穩定運行。
■空氣切換閥“C-SPOOL”
C型彈簧可減少空氣切換閥運行期間發生中?，F(xiàn)象
實現泵的穩定運行配備復位按鈕
可減少由空氣切換閥磨損導致泵中停產生的停機時間
真正免潤滑的空氣切換閥
空氣切換閥和先導閥均為免潤滑設計,無需定期潤滑維護便利
更換快速高效，減少停機時間
規格
閥門形狀和型號 球閥 － DP-10F
(853620)DP-10F
(853622)DP-20F
(853621)DP-20F
(853623)DP-25F
(853601)
※1DP-38F
(853606)
※1平板閥 DP-5F
(853656)需定制，詳情請咨詢 泵體材料 中心體 聚苯硫醚
(PPS)聚丙烯（PP） 高密度聚乙烯(HDPE) 泵體 聚四氟乙烯（PTFE） 接液部材質 膜片 聚四氟乙烯（PTFE） 球閥 閥座 閥體 中心盤 PFA、SUS316（內芯材質） 規格 口徑 1/4″ (8 mm) 3/8″ (10 mm) 3/4″ (20 mm) 1″ (25 mm) 液體連接 吸入口 Rc 1/4(F) Rc 3/8 (F) ※2 JIS法蘭
10K10A相當Rc 3/4 (F) ※2 JIS法蘭
10K20A相當JIS法蘭
10K25A相當吐出口 空氣連接 供氣口 Rc 1/4 (F)（含空氣閥）※3 Rc 3/8 (F)（含空氣閥）※3 Rc 1/2 (F)（含空氣閥）※3 排氣口 Rc 3/8 (F)
（內置消音器）Rc 3/8 (F)
（含消音器）Rc 3/4 (F)
（含消音器）供氣壓力 0.2～0.5MPa ※4 0.2～0.7MPa ※4 最高吐出壓力 0.5MPa 0.7MPa 吐出量/工作周期 13 mL ※5 65 mL ※5 150 mL ※5 300 mL ※5 700 mL ※5 最大吐出量 11 L/min ※6 27 L/min ※6 54 L/min ※6 64 L/min ※6 95 L/min ※6 最大空氣消耗量 170 L/min (ANR) 250 L/min (ANR) 350 L/min (ANR) 900 L/min (ANR) 1500 L/min (ANR) 固體顆粒最大尺寸 － ※7 最大 1 mm ※7 最大 2 mm ※7 最大 3 mm ※7 最大粘度 最大0.5Pa·s 最大1Pa·s 最大2Pa·s 最大2.5Pa·s 溫度范圍 環境 0~70℃ 液體溫度 0~80℃ 噪音水平 71 dB 82 dB 85 dB 88 dB 90 dB 自吸高度 球閥 － 0.5m 0.7m 2m 平板閥 1.5m 2m 3m 4m 凈重 3.4kg 6.7kg 7.2kg 14.6kg 15.5kg 32.0kg 52.0kg
※1 DP-25F和DP-38F是接單生產，因此請留意交貨周期。
※2 DP-10F、DP-20F的吸入口、吐出口可以使用標準的Rc螺紋和法蘭連接，也可以使用NPT螺紋和ANSI法蘭（需定制）連接。
※3供給氣體，請使用通過1μm過濾器過濾的清潔空氣或者氮氣(N2)。
※4樹脂類泵體最大供給壓力取決于液體溫度，請參照液體溫度和壓力關系圖。
※5流量僅為參考數值，流量會因為液體和管路條件有所不同。
※6最大吐出量，是在常溫（20℃）清水的條件下取得的試驗數據。并且，流量由于供給空氣壓、揚程等的不同而有差異，具體情況請參照性能曲線表。
※7平板閥型號不能輸送含固體顆粒的液體。
對于氟樹脂型產品，在極端溫度變化情況下，可能無法穩定發揮其原有性能。請盡量在恒溫條件下使用泵和存放相關零部件。
尺寸圖和性能曲線
