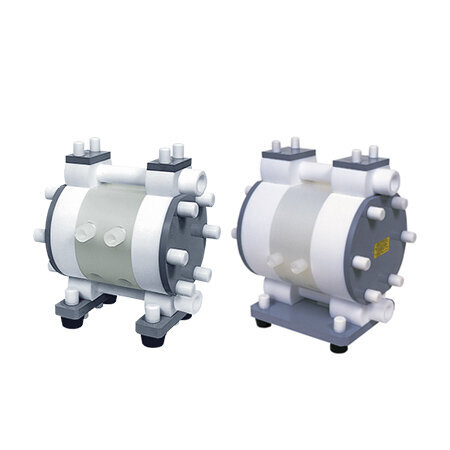

日本YAMADA雅瑪達-隔膜泵 DP-F/N系列DP-10F/N
耐腐蝕非金屬規格！ 安全設計，本質防爆。
可由外部定時裝置控制的空氣驅動型化學泵。本系列具有可靠性高·設計安全等優點。適用于新一代藥品供給系統。
可以防止金屬離子的流出，由于采用了整體式隔膜片，使驅動室與送液室完全隔離。泵完全由非金屬部件構成。（連接軸、螺釘類除外）即使萬一，PTFE 隔膜片破損，由于空氣室里沒有金屬部件，也就沒有了被金屬離子污染的危險。
■主要用途
防爆區域易燃液體輸送，化學品、純水、廢液輸送。
特征
■密封規格
標準密封 氟樹脂泵連接部密封件使用PVC材質。
■非金屬規格
一體式膜片
膜片，中心盤為一體式設計。 更換極其簡單，并且具有出色的運行成本。樹脂中心桿
通過使用樹脂作為中心桿材料，實現了非金屬化。
■采用外部定時器控制
帶有外部定時器控制的驅動泵具有在超過一定行程（長度）時允許氣室側氣壓逸出的結構 (P.T.A)，從而使膜片上不產生應力，因此需要根據情況進行調整泵的尺寸，以便有效地使用空氣。
■定時控制器
管理泵運行的速度 通過控制電磁閥的切換來管理泵的循環速度。
它還可以檢測膜片損壞、泵控制器故障等。
規格
閥門形狀和型號 球閥 DP-10F/N
(853499)DP-10F/N
(853500)DP-20F/N
(853437)DP-20F/N
(853438)泵體材料 中心體 聚丙烯（PP） 泵體 聚四氟乙烯（PTFE） 接液部材質 膜片 聚四氟乙烯（PTFE） 球閥 閥座 閥體 中心盤 與膜片材質相同 規格 口徑 3/8″(10 mm) 3/4″(20 mm) 液體連接 吸入口 Rc 3/8 (F) JIS法蘭
10K10A相當Rc 3/4 (F) JIS法蘭
10K20A相當吐出口 空氣連接 供氣口 Rc 1/4×2
（供排氣口共用）※1排氣口 供氣壓力 0.2～0.5 MPa ※2 最高吐出壓力 0.5MPa 開關速度 0.2~0.5秒/周期※3 0.5~1.0秒/周期※3 吐出量/工作周期 60 mL ※3 180 mL ※3 最大吐出量 22 L/min 35 L/min 最大空氣消耗量 350 L/min （ANR） 400 L/min （ANR） 固體顆粒最大尺寸 最大 1mm 最大 2mm 粘度極限 最大1Pa·s 最大2Pa·s 溫度范圍 周圍 0～70℃ 液體溫度 0～80℃ 工作分貝 82 dB 85 dB 凈重 6.4kg 14.2kg
※1從供氣閥（電磁閥等）到泵的配管長度請設為1.5m以下。 若從供氣閥排氣口配管至其他位置時，至排氣口未端的配管長度應為5m以下。
※2樹脂類泵最大供給壓力取決于液體溫度。
※3沖程無限制狀態下，切換速度可達到1秒/循環。
※4所示流量為參考值，流量會根據液體本質和管路條件等有所不同。
※5切換速度為0.2秒/周期（10F/N)和0.5秒/周期（20F/N)。
尺寸圖和性能曲線
