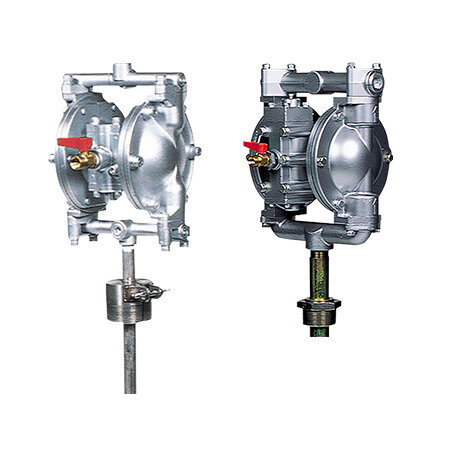

日本YAMADA雅瑪達-插桶泵DP-10BAC-D
方便200L圓桶進行小份分裝工作!
安全設計，本質防爆。
適用于200L圓桶的插桶泵，可安全傳輸燃料和其他溶劑。 只需將吸管插入桶容器的桶孔中，并用附帶的桶孔適配器將其固定，即可輕松使用該泵。
DP-10B□-D系列的公稱直徑為3/8″ (10 mm)，最大吐出量約為18 L/min，最大可通過固體顆粒尺寸為1 mm或更小。
NDP-20B□-D系列的公稱直徑為3/4″ (20 mm)，最大吐出量約為90 L/min，最大可通過固體顆粒尺寸為2 mm或更小。
請根據用途另外購買軟管和排放閥。
由于重量和操作方面的原因，NDP-20系列只能使用鋁 (ADC12/SGP) 作為主體材料。
不銹鋼（SUS）材質型號推薦配合吸入管套件使用。
■主要用途
從200L圓桶中抽送燃料或其他溶劑。
特征
■方便從圓桶容器進行小份分裝工作
基于DP-10/NDP-20系列隔膜泵，設計成易用于圓桶容器的型號。
只需將吸管插入圓桶容器的桶孔中，并用附帶的桶孔適配器將其固定，即可輕松使用。
■雅瑪達設計的空氣切換閥“C-SPOOL”
YAMADA設計的空氣切換閥免預裝潤滑脂，無需外部潤滑。C型彈簧可防止空氣切換閥運行期間發生中停，實現穩定運行。
■空氣切換閥“C-SPOOL”
C型彈簧可減少空氣切換閥運行期間發生中停現象
實現泵的穩定運行配備復位按鈕
可減少由空氣切換閥磨損導致泵中停產生的停機時間
真正免潤滑的空氣切換閥
空氣切換閥和先導閥均為免潤滑設計,無需定期潤滑維護便利
更換快速高效，減少停機時間
規格
泵體材料 A:鋁合金
（ADC12/SUS304）S:不銹鋼（SCS14/SUS304） A:鋁合金
（ADC12/AC2A/SGP）膜片材質 C: 氯丁橡膠
(CR)DP-10BAC-D
(852918)DP-10BSC-D
(852921)NDP-20BAC-D
(851397)N: 丁腈橡膠
(NBR)DP-10BAN-D
(852919)DP-10BSN-D
(852922)NDP-20BAN-D
(851396)T:聚四氟乙烯(PTFE) DP-10BAT-D
(852920)DP-10BST-D
(852923)NDP-20BAT-D
(851398)H:熱塑性聚醋彈性體
(TPEE)DP-10BAH-D
(852934)DP-10BSH-D
(852935)NDP-20BAH-D
(852827)接液部材質 參見DP-10/NDP-20規格表 規格 口徑 3/8″ (10 mm) 3/4″ (20 mm) 液體連接 吸入口 ?17.3外徑 ?34外徑 吐出口 Rc 3/8 Rc 3/4 空氣連接 供氣口 Rc 1/4（含空氣閥） Rc 1/4
（含空氣閥）排氣口 Rc 3/8（含消音器） Rc 3/4
（含消音器）供氣壓力 0.2～0.7MPa 最高吐出壓力 0.7MPa 吐出量/工作周期 50 mL ※1 NDP-20BAT-D:
240mL
其他：350mL最大吐出量 18 L/min ※2 NDP-20BAT-D:
85L/min
其他：90L/min最大空氣消耗量 300L/min（ANR） NDP-20BAT-D: 1300 L/min (ANR)
其他：1200L/min (ANR)固體顆粒最大尺寸 最大1mm 最大2mm 凈重 4.5 kg 6.2 kg 10.7 kg 配件※3 吸液管：713237 (SUS304)
桶孔適配器：803665 (ADC12) ※4吸液管：709406 (SGP)
桶孔適配器：
803667 (SS400)
※1 吐出量僅作參考，根據具體使用條件可能會有所不同。
※2 最大吐出量僅作參考，為了有效使用隔膜和其他耗材，請根據所需條件選擇高于所需條件 (1.5倍以上) 的泵。
※3 請根據具體使用情況，另外購買軟管和噴槍。
※4 DP-10-D 系列的桶孔適配器的標準材料是“ADC12/A5056”鋁。如需“SUS304”不銹鋼材質，請與我司聯系定制，可用于輸送溶劑類化學品。
尺寸圖和性能曲線
