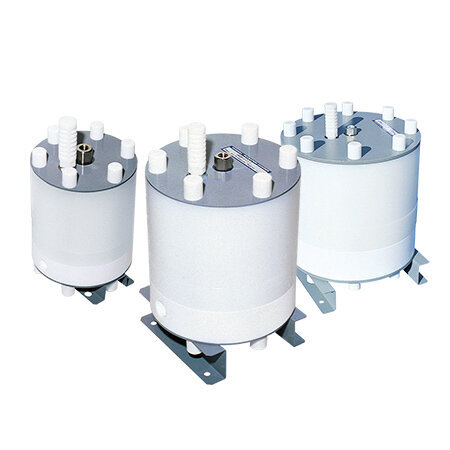

日本YAMADA雅瑪達-脈沖減震器 AD-TT系列AD-10TT
可抑制脈沖并防止設備因此而損壞的減震器！
F系列專用的氟樹脂（PTFE）規格脈沖減震器。 接液部分由氟樹脂制成的脈沖減震器，利用壓縮空氣抑制隔膜泵輸送液體的脈沖。
用于需要抑制液體脈沖的工廠和客戶，例如保護后置過濾器、一次性涂裝噴霧。
※特別定制產品，詳情請咨詢我司營業窗口。
■主要用途
防止管道振動，保護過濾器，抑制液體脈沖。
特征
減震器 設置示意圖
[注]
1．請將減振器設置在距離泵出口1m 以內。設置在管道末端將沒有效果。
2．請在減振器的空氣進口前，裝上與泵不同的減壓閥進行調整。
3．AD減振器由于脈沖情況的不同，空氣消耗量也會不同。
4．由于使用了和泵相同的膜片，也同樣有定期點檢，提前更換的必要。
5．如果沒有背壓，減振器將不會發生作用。最低需要0.1 MPa 的背壓。
規格
型號 AD-10TT
(851918)AD-25TT
(851919)AD-38TT
(853441)泵體材料 中心體 聚丙烯(PP) 高密度聚乙烯(HDPE) 泵體 聚四氟乙烯（PTFE） 接液部材質 膜片 聚四氟乙烯（PTFE） 規格 口徑 3/8″(10 mm) 3/4″(20 mm) 1″ (25 mm) 液體連接 吸入口 Rc 3/8 (F) Rc 3/4 (F) Rc 1 (F) 吐出口 空氣連接 供氣口 Rc 1/4 排氣口 Rc 3/8 供氣壓力 0～0.5 MPa ※1 0～0.7 MPa ※1 最高吐出壓力 0.5MPa 0.7 MPa 最大空氣消耗量 20 L/min (ANR) 固體顆粒最大尺寸 最大 1mm 最大3mm※3 溫度范圍 周圍 0~70℃ 液體溫度 0~80℃ 凈重 4.4 kg 11.7 kg 30.0kg
※1壓縮空氣品質應滿足“JIS B8392-1:2000一般用途壓縮空氣”中規定的2，3，2品質等級。（最大粒徑：1μm、最大壓力露點：-20℃、最大油濃度：0.1mg/m3）
樹脂泵型的最大供給氣壓取決于液體溫度。吐出量僅作參考，根據具體使用條件可能會有所不同。
尺寸圖和性能曲線
