日本YAMADA雅瑪達-低粘度輸送泵SH-50A1（虹吸泵）
50型系列（油用），DR-50A1可直接連接200L油桶使用，SH-50A1（虹吸泵）可以固定在設備，支架或者墻面上使用。
用于從油桶內抽取和輸送。結構緊湊，零部件少，適合低粘度物料。
| 泵類型 | 單筒型 |
| 泵壓比 | 1×1 |
| 氣動馬達 | 50型 |
| 吸入管 | STKM12B |
| 活塞密封 | 丁腈橡膠 (NBR) |
| 壓蓋密封 | 丁腈橡膠 (NBR) |
特征
■方便從桶中進行小份分裝工作
對于從桶中抽取油來輸送或定量注油等應用，插桶泵+軟管+控制閥的組合是十分理想的選擇。
■安裝便利
將插桶泵插入桶孔適配器中固定，軟管連接泵吐出口和控制閥即可使用。
■完全自吸
當泵連接壓縮空氣后，打開控制閥，油自動吐出。關閉控制閥，油停止吐出，泵也即刻停止。
■控制簡單
可像從水龍頭中放水一樣簡單地使用，只需扣動油槍上的扳機，即可隨時吐出需要的量。如輸送管道長度很長，請另配安全閥。
※DR-50A1 包括桶孔適配器（803488）。

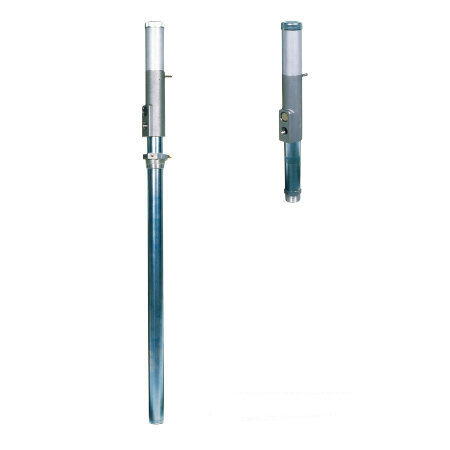

| 插桶型 將插桶泵插入桶孔適配器中固定，通過松開轉接頭上的固定螺栓，可向上和向下調整泵的高度。 | 虹吸式 將虹吸泵通過支架固定在墻面上使用前，將吸入管插入桶內。無需反復安裝泵，可提高工作效率。 ※可用于桶以外的其他容器。 |
 |  |
規格
| 插桶泵 | 虹吸泵 | ||||
| 產品編號 | 852628 | 852629 | |||
| 型號 | DR-50A1 | SH-50A1 | |||
| 最高吐出壓力 | 0.7MPa | ||||
| 材料連接 | 材料入口 | ― | R1-1/2 | ||
| 材料出口 | Rc3/4 | ||||
| 空氣連接 | Rc1/4 | ||||
| 供氣壓力 | 0.3~0.7MPa | ||||
| 溫度范圍 | 環境 | 0～60℃ | |||
| 液體溫度 | 0～80℃ | ||||
| 吐出量/工作周期 | 126mL | ||||
| 凈重 | 5.0 kg | 2.6kg | |||
尺寸圖和性能曲線
配件
◆空氣調壓閥
| 802552（AR-110） | 802553（AR-110A） | 805199（LDS-AR） |
| ●適用泵:50系列、110系列 | ●適用泵:50系列、110系列 | ●適用泵:50系列、110系列 |
| ●進氣口: G1/4（F） | ●進氣口：含空氣接頭 (PS-20PM) | ●進氣口：含空氣接頭 (PS-20PM) |
| ●排氣口: G1/4 (M) | ●排氣口: G1/4 (M) | ●排氣口: G1/4 (M) |
| ●注：含空氣閥 | ||
 |  |  |
◆803488桶孔適配器
與插桶泵一起使用，可防止異物混入泵內。
●適用泵:DR-50A1、DR-50A3、DR-90A3
●材質:ADC12
