日本YAMADA雅瑪達-定量閥 KGK-400系列
KGK系列定量閥可通過氣動3通閥，將預設量的潤滑脂或粘合劑吐出。材料填充定量缸后，將由活塞擠壓吐出。
“MS”系列配備活塞行程傳感器，可輸出填充/吐出完成信號。
也可提供硅潤滑脂規格。
[可用介質]潤滑脂（KGK-400M&MS系列）粘合劑（KGK-400T系列）
[計量范圍]0 – 100mL
[工作原理]
輸送材料被填充到定量缸中。定量閥接收到壓縮空氣時，空氣活塞打開開關閥。泵送材料從后方反向推動定量活塞，將定量缸中的材料吐出。
定量范圍可根據定量活塞的行程長度調節。
規格
定量閥能夠重復分配固定量的材料。
設定量可通過調節螺栓來設定。
擁有可處理各種工業流體的系列，設定量（吐出量）從0.05mL~100mL。
[特殊型號]
詳情請咨詢我司營業窗口。
精度 ±2% 供給材料的壓力范圍 2~20MPa 供氣壓力 最大限度0.7 MPa
建議使用壓力0.4～0.5 MPa。允許工作溫度 常溫 供氣口 Rc1/4 材料入口 材料出口
[適用泵]
產品編號 型號 泵壓比 881108 SR140P38PWAL-F 38×1 881111 SR140P38PWAL-T 881109 SR140P50PWAL-F 50×1 881112 SR140P50PWAL-T 881122 SKR110A50PAL

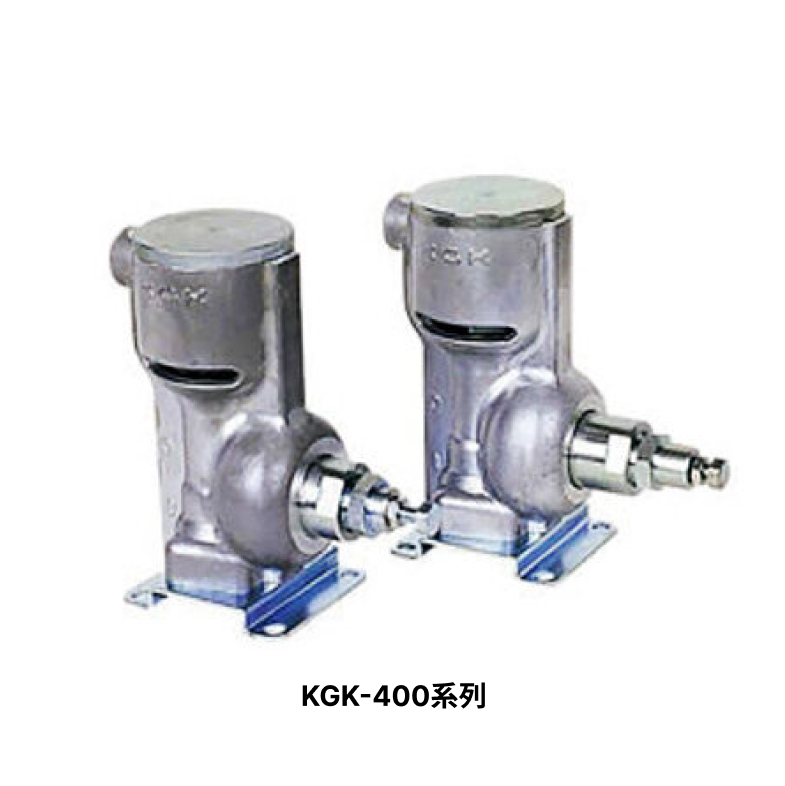

KGK-400系列
KGK-400M系列適用于潤滑脂
KGK-400T系列適用于粘合劑
請根據定量值·材料選擇最合適的型號
潤滑脂用（NBR、金屬密封）規格
產品編號 型號 定量范圍 (mL) 重量 ※A尺寸 686405 KGK-401M 0.05～0.5 2.6 128 686406 KGK-402M 0.2～1 2.5 118.5 686407 KGK-404M 0.3～3 2.6 133.5 686408 KGK-405M 2～5 2.6 154.5 686409 KGK-406M 4～10 2.8 186.5 686410 KGK-407M 8～20 3.0 259.6 686411 KGK-408M 15～50 7.9 285.5
粘合劑用（PTFE、金屬密封）規格
產品編號 型號 定量范圍 (mL) 重量 ※A尺寸 686412 KGK-402T 0.2～1 2.5 104 686413 KGK-404T 0.3～3 2.6 118 686414 KGK-405T 2～5 2.6 118 686415 KGK-406T 4～10 2.8 163 686416 KGK-407T 8～20 3.0 212 686417 KGK-408T 15～50 7.9 261
[尺寸圖]
KGK-400MS系列
KGK-400MS系列是加裝行程傳感器（限位開關）的型號可以檢測定量活塞的位置，向外部控制器輸出信號。
適合與外部系統結合使用，例如管理定量閥的動作頻率或循環次數。
潤滑脂用(NBR、金屬密封）含限位開關
產品編號 型號 定量范圍 (mL) 686418 KGK-401MS 0.05～0.5 686419 KGK-402MS 0.2～1 686420 KGK-404MS 0.3～3 686421 KGK-405MS 2～5 686422 KGK-406MS 4～10 686423 KGK-407MS 8～20 686424 KGK-408MS 15～50
[尺寸圖]
100 cc 定量閥
高粘度潤滑脂用的大容量型號，開關閥和定量缸采用分體式設計。
[規格]
產品編號 686425 686426 型號 KGK-409M KGK-409MS 定量范圍 (mL) 40～100 重量 16.3 18.4
[尺寸圖]
