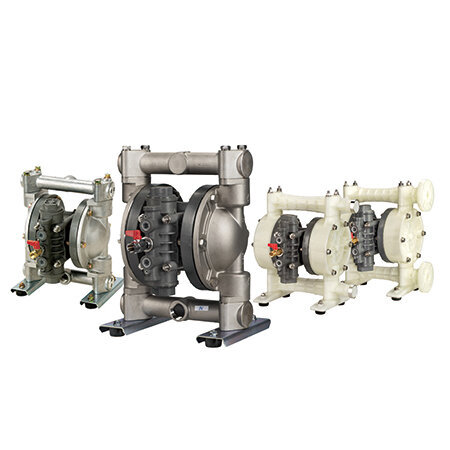

日本YAMADA雅瑪達-隔膜泵 NDP-P20 (耐腐蝕系列)
高耐腐蝕隔膜泵！
安全設計，本質防爆。 中心體采用耐腐蝕的玻纖增強聚丙烯(PP-GF)可用于輸送化學品和各種液體。
完全自吸式，無需引水，可高效輸送流體。
安全結構不需要防爆措施，因此可以在任何地方使用。 NDP-P20 系列的標稱口徑為3/4″ (20 mm)，最大吐出量約為110L/min。
最大可通過固體顆粒尺寸為2mm 或更小。
■主要用途
原材料的制備（各種溶劑），在防爆區域內輸送易燃液體，食品成分和添加劑的輸送，管道清洗溶液的供應，廢油和廢水的收集，酒精、消毒劑和溶劑的輸送。
特征
■中心體采用耐腐蝕的玻纖增強聚丙烯 (PP-GF)
該產品耐腐蝕、防銹，適合輸送化學品和各種液體。
■雅瑪達設計的空氣切換閥“C-SPOOL”
YAMADA設計的空氣切換閥免預裝潤滑脂，無需外部潤滑。C型彈簧可防止空氣切換閥運行期間發生中停，實現穩定運行。
■空氣切換閥“C-SPOOL”
C型彈簧可減少空氣切換閥運行期間發生中停現象
實現泵的穩定運行配備復位按鈕
可減少由空氣切換閥磨損導致泵中停產生的停機時間
真正免潤滑的空氣切換閥
空氣切換閥和先導閥均為免潤滑設計,無需定期潤滑維護便利
更換快速高效，減少停機時間
規格
泵體材質 A: 鋁合金
(ADC12)S:不銹鋼（SCS14） P: 玻纖增強聚丙烯(PP-GF) P: 玻纖增強聚丙烯(PP-GF) 膜片材質 C: 氯丁橡膠
(CR)NDP-P20BAC
(854052)NDP-P20BSC
(854066)NDP-P20BPC
(854080)NDP-P20BPC-FL
(854101)N: 丁腈橡膠
(NBR)NDP-P20BAN
(854053)NDP-P20BSN
(854067)NDP-P20BPN
(854081)NDP-P20BPN-FL
(854102)E:三元乙丙橡膠(EPDM) NDP-P20BAE
(854054)NDP-P20BSE
(854068)NDP-P20BPE
(854082)NDP-P20BPE-FL
(854103)V:氟橡膠
(FKM)NDP-P20BAV
(854055)NDP-P20BSV
(854069)NDP-P20BPV
(854083)NDP-P20BPV-FL
(854104)T:聚四氟乙烯(PTFE) NDP-P20BAT
(854056)NDP-P20BST
(854070)NDP-P20BPT
(854084)NDP-P20BPT-FL
(854105)H:熱塑性聚醋彈性體 (TPEE) NDP-P20BAH
(854057)NDP-P20BSH
(854071)NDP-P20BPH
(854085)NDP-P20BPH-FL
(854106)S:熱塑性聚乙烯彈性體 (TPO) NDP-P20BAS
(854058)NDP-P20BSS
(854072)NDP-P20BPS
(854086)NDP-P20BPS-FL
(854107)H/T:熱塑性聚酯彈性體 (TPEE) NDP-P20BAH/T
(854213)NDP-P20BSH/T
(854214)NDP-P20BPH/T
(854215)NDP-P20BPH/T-FL
(854216)接液部材質 球閥 NDP-P20B□H:NBR NDP-P20B□H/T:PTFE
其他：與膜片材質相同閥座 SMS1025 SUS316 PP-GF PP-GF 閥體 ADC12 SCS14 PP-GF PP-GF 中心盤 NDP-P20BAT:
A5056
其他：
SUS316SUS316 PP-GF
SCS13
（內芯材料）PP-GF
SCS13
（內芯材料）規格 口徑 3/4″(20 mm) 液體連接 吸入口 Rc 3/4 JIS法蘭10K 20A相當 吐出口 空氣連接 供氣口 Rc 1/4 排氣口 Rc 3/4 供氣壓力 0.2～0.7MPa ※1 最高吐出壓力 0.7MPa 吐出量/工作周期 聚四氟乙烯膜片：240 mL ※2
其他膜片：350 mL ※2最大吐出量 聚四氟乙烯膜片：100 L/min ※3
其他膜片：110 L/min ※3最大空氣消耗量 聚四氟乙烯膜片：1400 L/min (ANR)
其他膜片：1200 L/min (ANR)固體顆粒最大尺寸 最大 2mm 最大自吸高度 NDP-P20B□T: 1.5 m 其他：3m 凈重 7.5 kg 12.5 kg 7.0 kg 7.0 kg
※1樹脂類泵體，最大供氣壓力會受液體溫度影響(請見液體溫度-壓力關系圖）。
※2所提供的吐出量僅為大致值。吐出量會因輸送液體和配管條件等因素而有所不同。
※3最大吐出量僅作參考，為了有效延長膜片和其他耗材的壽命，請根據使用條件選擇高于所需條件（1.5倍以上）的泵。
尺寸圖和性能曲線
