日本YAMADA雅瑪達-膜片泵 DP-FE系列 (化工泵系列)傳感器控制型號可最大限度地降低中停風險！膜片和泵體采用氟樹脂（PTFE/PFA），中心體采用樹脂（PPS/PP/HDPE）的樹脂型隔膜泵。 該型號可低沖程運行，并且可以使用 PLC 遠程管理操作。如果輸送易燃化學品，請使用采用防爆規格光纖行程傳感器的 DP-FE/D 系列。標準密封規格，可定制平板閥型號。如需了解更多詳情，請與我司營業窗
日本YAMADA雅瑪達-膜片泵 DP-FE系列 (化工泵系列)
傳感器控制型號可最大限度地降低中停風險！
膜片和泵體采用氟樹脂（PTFE/PFA），中心體采用樹脂（PPS/PP/HDPE）的樹脂型隔膜泵。 該型號可低沖程運行，并且可以使用 PLC 遠程管理操作。
如果輸送易燃化學品，請使用采用防爆規格光纖行程傳感器的 DP-FE/D 系列。
標準密封規格，可定制平板閥型號。
如需了解更多詳情，請與我司營業窗口聯系。
■主要用途
化學品、純水、廢液輸送。
■密封規格
標準密封 氟樹脂泵連接部密封件使用PVC材質。
■內置高頻發信型行程傳感器型號
傳感器可感應到膜片的行程末端，將信號傳遞給泵控制器。
■傳感器控制
傳感器控制 = 穩定的往復運動 通過傳感器感應到膜片的行程位置，并將該信號反饋到泵的控制器處，控制中心排氣型3位5通電磁閥進行換向。 通過與計數器連接可實現行程管理 通過計算中心桿往復的次數，可以確定何時需要更換零件。
閥門形狀和型號 球閥 － DP-10FE
(853612)DP-10FE

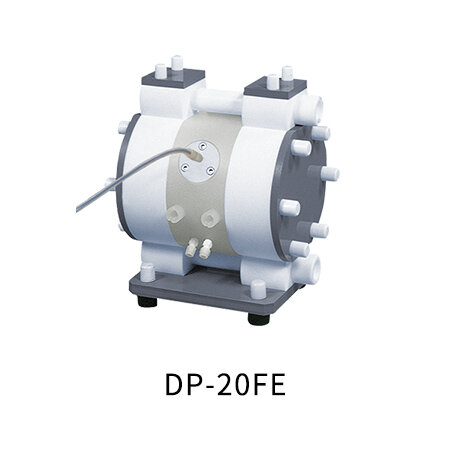

(853624)DP-20FE
(853613)DP-20FE
(853625)DP-25FE
(853609) ※1DP-38FE
(853607) ※1平板閥 DP-5FE
(853657)需定制，詳情請咨詢 泵體材料 中心體 聚苯硫醚(PPS) 聚丙烯(PP) 高密度聚乙烯(HDPE) 泵體 聚四氟乙烯（PTFE） 接液部材質 膜片 聚四氟乙烯（PTFE） 球閥 閥座 閥體 中心盤 PFA、SUS316（內芯材質） 規格 口徑 1/4″ (8 mm) 3/8″ (10 mm) 3/4″ (20 mm) 1″ (25 mm) 液體連接 吸入口 Rc 1/4 (F) Rc 3/8 (F) ※2 JIS法蘭
10K10A相當Rc 3/4 (F) ※2 JIS法蘭
10K20A相當JIS法蘭
10K25A相當吐出口 空氣連接 供氣口
排氣口Rc 1/4 x 2
（共用供氣孔和排氣口）※3Rc 1/2 × 2
（共用供氣孔和排氣口）※3供氣壓力 0.2～0.5 MPa ※4 0.2～0.7MPa ※4 最高吐出壓力 0.5MPa 0.7MPa 吐出量/工作周期 18 mL ※5 60 mL ※5 200 mL ※5 300 mL ※5 560 mL ※5 最大吐出量 12 L/min ※6 20 L/min ※6 52 L/min ※6 65 L/min ※6 85 L/min ※6 最大空氣消耗量 300 L/min (ANR) 350 L/min (ANR) 400 L/min (ANR) 1400 L/min (ANR) 1000 L/min (ANR) 固體顆粒最大尺寸 － ※7 最大 1 mm ※7 最大 2 mm ※7 最大 3 mm ※7 最大自吸高度 最大0.5Pa·s 最大1Pa·s 最大2Pa·s 最大2.5Pa·s 溫度范圍 環境 0~70℃ 液體溫度 0~80℃ 噪音水平 71 dB 82 dB 85 dB 自吸高度 球閥 － 0.5m 0.7m 2m 平板閥 1.5m 2m 3m 4m 凈重 3.4kg 7.2kg 15.5kg 31.0kg 51.0kg
※1 DP-25FE和DP-38FE是接單生產，因此請留意交貨周期。
※2 DP-10FE、DP-20FE的吸入口、吐出口可以使用標準的Rc螺紋和法蘭連接，也可以使用NPT螺紋和ANSI法蘭（需定制）連接。
※3從空氣閥（電磁閥等）到泵的配管長度應在1.5m以內。
※4樹脂類泵體最大供給壓力取決于液體溫度，請參照液體溫度和壓力關系圖。
※5流量?jī)H為參考數值，流量會因?yàn)橐后w和管路條件有所不同。
※6最大吐出量是在進氣管路為Φ8xΦ6×2.5m、供氣壓力為0.5MPa時、清水、無揚程、常溫時的試驗數據。
※7平板閥型號不能輸送含固體顆粒的液體。
?DP-FE系列泵包裝內，僅包含2.5m的傳感器線纜。泵控制器（MFC-24）、電磁閥等配件請另行采購。
對于氟樹脂型產品，在極端溫度變化情況下，可能無法穩定發揮其原有性能。請盡量在恒溫條件下使用泵和存放相關零部件。
