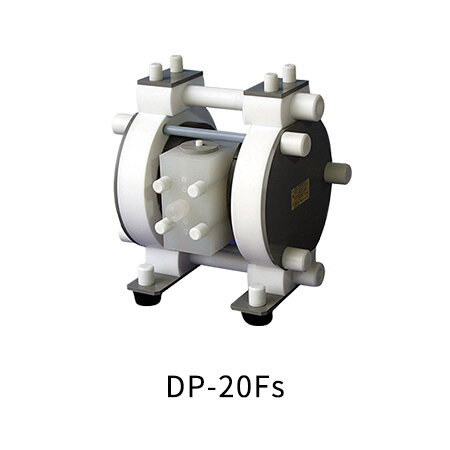

日本YAMADA雅瑪達-隔膜泵 DP-Fs系列 (化工泵系列)
耐腐蝕非金屬規格！
主要部件采用氟樹脂材料的非金屬型膜片泵。即使一體式膜片損壞，也能防止金屬離子污染，并且泵可以在腐蝕環境下安心運行，因此適合CMP漿料輸送?？諝馇袚Q閥采用非金屬規格PEEK閥芯。 標準采用硬式密封，可抵抗溫度變化，并防止液體泄漏，讓您安心無憂。
■主要用途
防爆區域易燃液體輸送，化學品、純水、廢液輸送。
特征
■密封規格
硬式密封 氟樹脂泵連接部使用硬式密封，能夠抵抗溫度引起的膨脹和收縮。
■非金屬規格
一體式膜片
膜片，中心盤為一體式設計。 更換極其簡單，并且具有出色的運行成本。樹脂中心桿
通過使用樹脂作為中心桿材料，實現了非金屬化。
■采用非金屬規格陶瓷閥芯
空氣切換閥采用非金屬規格陶瓷閥芯。
滑閥采用PEEK樹脂，C型彈簧采用工程塑料。 這樣可以防止由于閥芯生銹而導致故障，或者由于膜片損壞液體滲透而產生的金屬離子污染。
規格
閥門形狀和型號 球閥 DP-10Fs
(853943)DP-10Fs
(853905)DP-20Fs
(853944)DP-20Fs
(853906)泵體材料 中心體 聚丙烯(PP) 泵體 聚四氟乙烯（PTFE） 接液部材質 膜片 聚四氟乙烯（PTFE） 球閥 閥座 閥體 中心盤 與膜片材質相同 規格 口徑 3/8″(10 mm) 3/4″(20 mm) 液體連接 吸入口 Rc 3/8 (F) JIS法蘭
10K10A相當Rc 3/4 (F) JIS法蘭
10K20A相當吐出口 空氣連接 供氣口 Rc 1/4 排氣口 Rc 3/8 供氣壓力 0.2～0.5 MPa ※1 最高吐出壓力 0.5MPa 吐出量/工作周期 85 mL ※2 160 mL ※2 最大吐出量 20 L/min 40 L/min 最大空氣消耗量 300 L/min （ANR） 400 L/min （ANR） 固體顆粒最大尺寸 最大 1mm 最大 2mm 粘度極限 最大1Pa·s 最大2Pa·s 溫度范圍 環境溫度 0~70℃ 液體溫度 0~80℃ 工作分貝 82 dB 85 dB 凈重 11.7kg 19.0kg
※1壓縮空氣品質需滿足「JIS B8392-1：2000一般用壓縮空氣」的品質等級2，3，2的要求。（最大粒徑：1μm，最大壓力露點：-20℃，最大油分濃度：0.1mg/m3）。
※2吐出量僅作參考，根據具體使用條件可能會有所不同。
*如有問題請聯系我司營業窗口。
尺寸圖和性能曲線
