日本AMADA天田株式會社（AMADA米亞基焊接機）
角度傳感器端子
定制系統(tǒng)項目

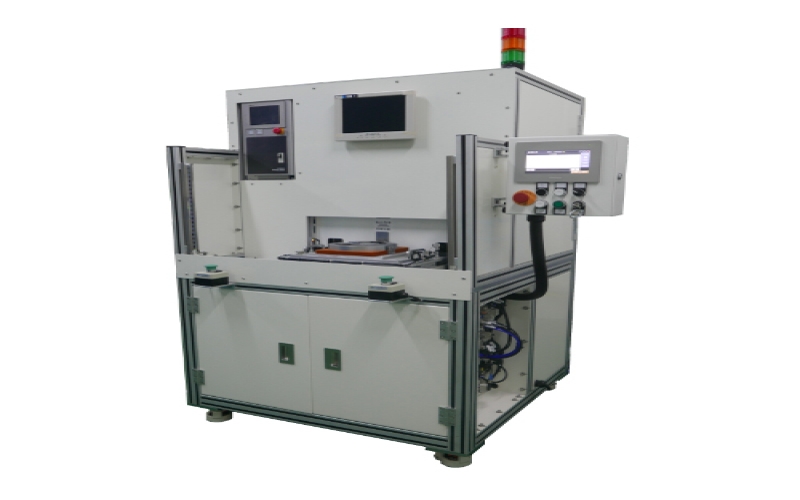

TIG焊接系統(tǒng)
角度傳感器端子
將馬達角度傳感器的端子和線圈線通過TIG焊接方式進行接合的設備
將產品放置在治具內后進行拉線加工
周期時間 | 43 sec | ||
焊點 | 6個點 | ||
標準品 | 焊接電源 | MAWA-300B | |
Y平臺 | 工裝尺寸 | 240 x 180mm | |
最大速度 | 200 mm/sec | ||
行程 | 450mm | ||
重復精度 | ±0.025mm | ||
焊頭 | X軸 | 行程 | 100 mm |
最大速度 | 200mm/sec | ||
重復精度 | ±0.025mm | ||
Z軸 | 行程 | 100 mm | |
最大速度 | 200 mm/sec | ||
重復精度 | ±0.025mm | ||
外部尺寸 | 1,000x 1,000 x 1,900 mm | ||
