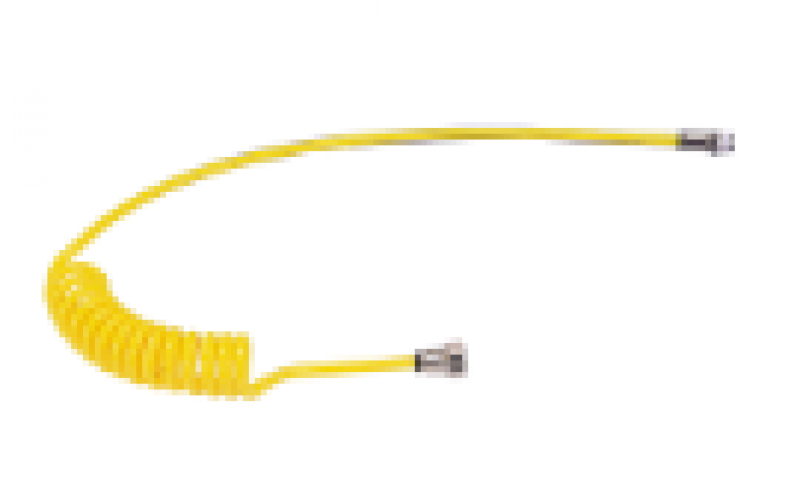

日本PISCO碧鑠科帶防扭接頭的卷管ULT8-02-7.5-Y
長處
防止因氣動工具等原因?qū)е鹿茏优で?/p>
在管子的兩端設置接頭
外螺紋側的接頭具有吸收扭曲的功能。
規范
防扭接頭
| 使用的流體 | 空氣 |
|---|---|
| 最大工作壓力 | 0.9MPa（英語：0.9MPa） |
| 工作真空壓力 | -100千帕 |
| 工作溫度范圍 | 0~60°C （無凍結） |
帶防扭接頭的卷管
| 使用的流體 | 空氣 |
|---|---|
| 最大工作壓力 | 0.8 MPa （適用條件*） |
| 工作真空壓力 | -100千帕 |
| 工作溫度范圍 | 0~60°C （無凍結） |
警告
* 最大工作壓力為 20oC 和 65% RH。 對于其他溫度，請使用與擊穿壓力曲線相差無幾的安全系數。 此外，如果管子位于擺動或彎曲等運動部件中，則由于分子間發熱而可能因自熱而溫度升高，這可能會導致管子斷裂。
適用尺寸
管尺寸
| 毫米尺寸 （mm） | φ8 |
|---|
螺桿尺寸
| 用于管道的錐形螺紋 | R1/4型 |
|---|---|
| 用于管道的錐形內螺紋 | RC1/4型 |
結構圖
