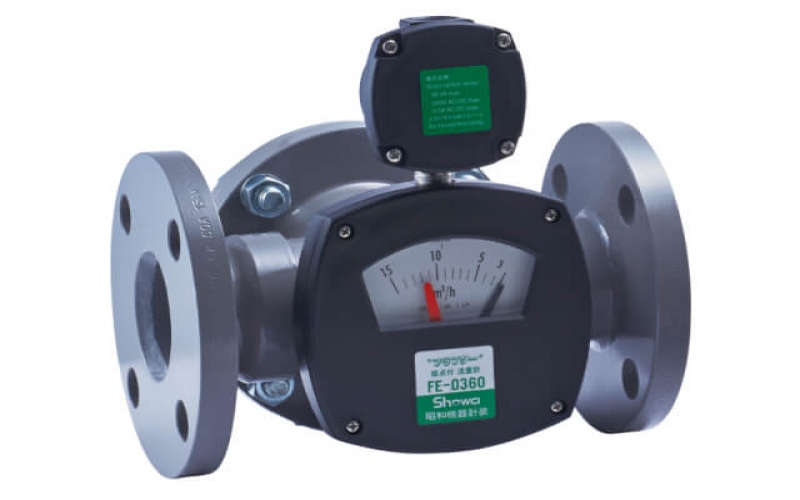

![日本SHOWA昭和測器株式會社-Fraptor 流量計（模擬輸出） [FT-0370]](../upload/202403/1710292634.jpg)
日本SHOWA昭和測器株式會社-Fraptor 流量計（模擬輸出） [FT-0370]模擬輸出：2線，4-20mA對于難以在現場集中管理或檢查流量的管道，可以進行模擬輸出。通過在接收側安裝數字面板儀表，還可以將其擴展到集中管理和其他應用。本質安全結構與指定的屏障繼電器結合使用，它可以具有本質安全性。您可以自由選擇流向！根據流量檢測方法，流量計可能需要安裝條件。 浮球式面積流量計可以安裝在有限的方向
日本SHOWA昭和測器株式會社-Fraptor 流量計（模擬輸出） [FT-0370]
對于難以在現場集中管理或檢查流量的管道，可以進行模擬輸出。
通過在接收側安裝數字面板儀表，還可以將其擴展到集中管理和其他應用。
與指定的屏障繼電器結合使用，它可以具有本質安全性。 根據流量檢測方法，流量計可能需要安裝條件。 浮球式面積流量計可以安裝在有限的方向上，但擋板式面積流量計可以處理所有方向。 變截面流量計利用流體的力來檢測流量，因此總是有運動部件。 由于現場指示器通常用于使用工業用水的臟流體，因此必須清潔流量計的運動部件。 Fraptor 流量計可以很容易地從清潔口清潔，而無需將其與管道斷開。 零件數量少，任何人都可以進行維護。 特別是那些正在考慮使用100A或更大的大直徑的人可以感受到該領域的好處。 由于主體和指示器通過磁耦合完全分離，因此即使流體臟污，指示器也不會受到影響。 由于面式流量計顯示流體通過的間隙面積變化的流量，因此對流入管道的流體形狀的變化影響不大，因此基本上不需要直管長度。 主動引起湍流的裝置，如流量控制閥，應安裝在流量計的出口側，這將有助于穩定指針。 機械的にフラッパーを動作させるので、液體、気體問わず計測可能です。腐食性流體については接液部の腐食性に耐えられるものであれば製作可能です。フラプター流量計ではSUS304、 SS400、PVC オプションでSUS316まで取り揃えています。 設計圧力も少なく設計可能です。フロート式流量計は動作時の浮上と自重による沈み込みが小さくなり安定するバランスが取れた位置が流量指示値となります。低圧時はこのバランスが取れず浮上と沈み込みが繰り返してしまいます（ハンチング現象）。このため設計圧力は動作差圧の5～10倍程度必要になる事があります。フラッパー式はスプリングのバネ力がありますので戻りの力を吸収し安定して計測することが出來ますのでハンチングの影響も少なく、低圧力での設計可能です。 検出部は金屬製で部品點數の少ないメカニカルな構造です。流量計検知で電子機器を必要としないため、きちんとメンテナンスを行えば長い間使用することが出來ます。スプリングのへたりを心配されるお客様いらっしゃいますが、最大流量を超えて流しても弾性限界を超えない設計になっていますので、正しく使用して頂ければバネのへたりによる精度誤差も微々たるものです。 液體：各類水、污泥水、海水、化學品、油類等。 氣體：空氣、蒸汽、其他氣體 * 客戶有責任判斷受潮液體（氣體）材料與流體的相容性本質安全結構
您可以自由選擇流向！
擋板 浮子型 使用彈簧的應力測量流速。 通過在指定的流向上進行流速測試，可以檢測流速，包括其自身重量的影響，因此可以在任何流向上使用 100%自重用于測量流量。 作為一般規則，浮子除了自身重量外不會受到任何力，因此必須將其安裝在垂直的下→上管上。
內部清潔變得容易！
即使使用不透明的液體也可以閱讀說明書！
無需直管長度！
様々な流體に対応！
低圧設計
壊れにくい！
標準仕様
項目 物質 結構 戶外防水 精度 ±3%F.S. 量程性 10：2（有一些例外） 工作液溫度 -20~+65°C （環境溫度應為25°C） PVC 0~+40°C 最大工作壓力 1MPa的 可制造的秤 從“比例選擇表”中選擇 安裝姿勢 從“左→右”、“右→左”、“自下→上”、“上→下”中選擇 說明案例部分 箱體：ADC12
箱蓋：強化塑料 顏色：黑色半光面主體 閥體材質：SS400/SCS14 100A以下 125A以上 SS400/SGP
主要部分材質：SUS304/SCS14
漆面顏色：灰色指示機制 磁耦合 選擇
項目 物質 法蘭標準 JIS：5K 16K 20K JPI：150# 300# ASME：150# 300# NDS：5K 10K 高溫 -20~+110°C
（環境溫度為25°C）接液部件材料 100A以下 SUS304/SCS14、SUS316/SCS14
125A以上 SUS304、SUS316電氣規格
項目 物質 輸出信號 2線制 4~20mA?DC 權力 24V?DC ±10% 請從外部供應。 允許負載電阻 0~600Ω以下 零切割值 設置為比最小刻度約 3% 或更小。
從設定值到零的所有輸出均為零輸出 （4 mA）。響應時間 約1.0秒（0.7~3.2秒可變） 輸出特性和精度 標準：線性（線性）
實際流量±輸出 3% F.S.
選項：非線性（非線性）工作液溫度 通用產品：-20~+65°C 高溫
規格：-20~+110°C
（環境溫度25°C）接線盒結構 戶外防水
連接 G1/2 內螺紋本質安全（可選） [Ex.ia] 經認證為具有 IIBT4
專用齊納柵的套件流向和姿勢（訂購時請注明）
使用的流體示例
機芯外觀圖片
