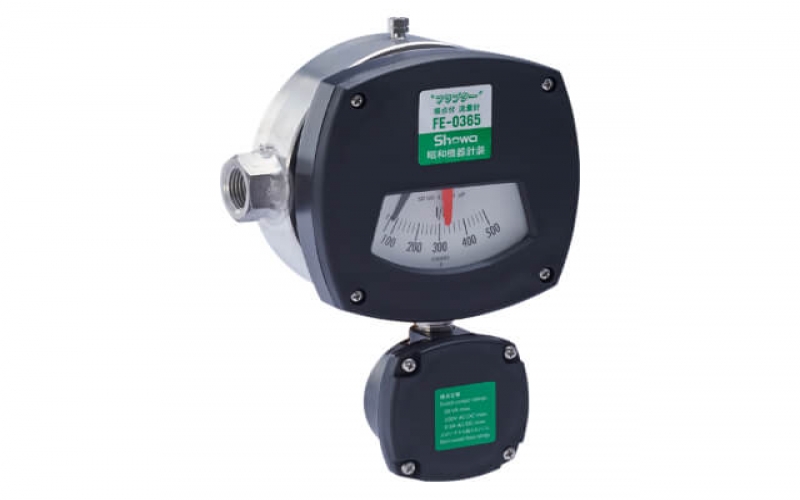

![日本SHOWA昭和測器株式會社-小流量擋板流量計（帶觸點） [FE-0365]](../upload/202403/1710292742.jpg)
日本SHOWA昭和測器株式會社-小流量擋板流量計（帶觸點） [FE-0365]采用簧片開關！它使用自保持式無電壓觸點“簧片開關”。簧片開關使用壽命長，因?yàn)榻佑|部分封裝在帶有惰性氣體的玻璃管中，結構簡單，沒有機械摩擦。觸點的工作原理當簧片開關接近驅動磁鐵（指針）時，磁簧片開關被吸附并打開。本質安全結構與指定的屏障繼電器結合使用，它可以具有本質安全性。您可以自由選擇流向！根據流量檢測方法，流量計可能需
日本SHOWA昭和測器株式會社-小流量擋板流量計（帶觸點） [FE-0365]
它使用自保持式無電壓觸點“簧片開關”。
簧片開關使用壽命長，因?yàn)榻佑|部分封裝在帶有惰性氣體的玻璃管中，結構簡單，沒有機械摩擦。
當簧片開關接近驅動磁鐵（指針）時，磁簧片開關被吸附并打開。 與指定的屏障繼電器結合使用，它可以具有本質安全性。 根據流量檢測方法，流量計可能需要安裝條件。 浮球式面積流量計可以安裝在有限的方向上，但擋板式面積流量計可以處理所有方向。 變截面流量計利用流體的力來檢測流量，因此總是有運動部件。 由于現場指示器通常用于使用工業用水的臟流體，因此必須清潔流量計的運動部件。 Fraptor 流量計可以很容易地從清潔口清潔，而無需將其與管道斷開。 零件數量少，任何人都可以進行維護。 特別是那些正在考慮使用100A或更大的大直徑的人可以感受到該領域的好處。 由于主體和指示器通過磁耦合完全分離，因此即使流體臟污，指示器也不會受到影響。 由于面式流量計顯示流體通過的間隙面積變化的流量，因此對流入管道的流體形狀的變化影響不大，因此基本上不需要直管長度。 主動引起湍流的裝置，如流量控制閥，應安裝在流量計的出口側，這將有助于穩定指針。 由于擋板是機械操作的，因此可以測量液體和氣體。 腐蝕性流體只要能承受潤濕流體的腐蝕性，就可以制造出來。 Fraptor 流量計有 SUS304、SS400 和 SUS316 可供選擇，并提供 PVC 選項。 它可以在低設計壓力下進行設計。 浮子式流量計的流量讀數值是一個平衡的位置，它穩定了運行過程中的上升和由于自身重量而下的沉。 在低壓下，這種平衡無法實現，反復上升和下沉（狩獵現象）。 因此，設計壓力可約為工作壓差的5~10倍。 擋板式具有彈簧的彈簧力，因此可以吸收回位力并穩定測量，因此狩獵效果小，并且可以在低壓下設計。 探測器由金屬制成，具有機械結構，零件數量少。 由于它不需要電子設備進行流量計檢測，因此如果維護得當，它可以長期使用。 一些客戶擔心彈簧彎曲，但它的設計使得即使超過最大流量也不會超過彈性極限，因此如果使用得當，彈簧下垂導致的精度誤差是微不足道的。 液體：各種類型的水、化學品、油等。 氣體：空氣、蒸汽、其他氣體 * 客戶有責任判斷受潮液體（氣體）材料與流體的相容性觸點的工作原理
本質安全結構
您可以自由選擇流向！
擋板 浮子型 使用彈簧的應力測量流速。 通過在指定的流向上進行流速測試，可以檢測流速，包括其自身重量的影響，因此可以在任何流向上使用 100%自重用于測量流量。 作為一般規則，浮子除了自身重量外不會受到任何力，因此必須將其安裝在垂直的下→上管上。
內部清潔變得容易！
即使使用不透明的液體也可以閱讀說明書！
無需直管長度！
與各種流體兼容！
低壓設計
難以打破！
標準規格
項目 物質 帶觸點的端子 現場指示器 口徑 25" 如何連接 Rc1/2
或 15A JIS10KFF最大工作壓力 旋入式 2MPa（氣體1MPa）*JIS10K 1.4MPa 精度 ±3%F.S. 量程性 10：2（有一些例外） 工作液溫度 -20~+120°C（環境溫度應為25°C） 規模數字分類 從“比例選擇表”中選擇 安裝姿勢 從“左→右”、“右→左”、“自下→上”、“上→下”中選擇 裝甲 本體：SUS 皮膚
外殼：黑色半光澤接液部件材料 閥體：SUS304
O型圈：NBR質量 旋入式：4.2kg
法蘭式：5.6kg選擇
項目 物質 接液部件材料 閥體：SUS316
O型圈：EPDM/FKM PTFE高溫 200°C（環境溫度為25°C） 口徑 20安培 25安培 法蘭標準 JPI：150Lb-RF 最大工作壓力：1.4MPa
ANSI：150Lb-RF
JIS：20K-FF 最大工作壓力：2MPa
JPI：300Lb-RF
ANSI：300Lb-RF流向和姿勢（訂購時請注明）
使用的流體示例
機芯外觀圖片
