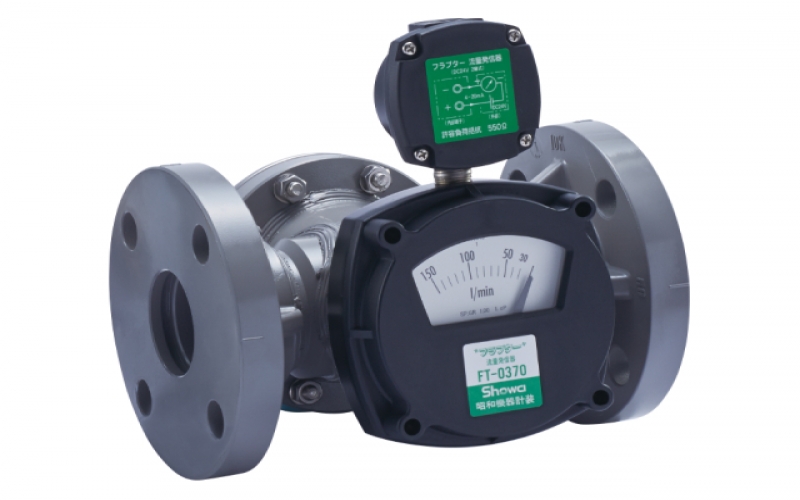

日本SHOWA昭和測器株式會社-PVC壓裂流量計（模擬量輸出）[FT-0370]
這是一款擋板式面陣流量計，可以處理各種流體，包括液體和氣體。 接液部件由所有樹脂制成，可以處理腐蝕海水和金屬的流體。 它也可以安裝在無法獲得水平管道或直管長度的地方 與標準水熔器（FT-0370）一樣，PVC FT-0370可以為難以集中管理或現場檢查流量的管道提供模擬輸出。 如果您使用的管道是樹脂，請選擇輕質PVC管道。
盡管它是由樹脂制成的，但它具有很寬的流動范圍。
由于浮子型面積流量計取決于浮子材料的質量，因此如果使用樹脂浮子制造，可以制造的流量范圍可能會減小。 擋板式流量計可以產生與金屬相當?shù)牧髁糠秶?，因為檢測部分不依賴于質量。
對于難以在現場集中管理或檢查流量的管道，可以進行模擬輸出。 與指定的屏障繼電器結合使用，它可以具有本質安全性。 根據流量檢測方法，流量計可能需要安裝條件。 浮球式面積流量計可以安裝在有限的方向上，但擋板式面積流量計可以處理所有方向。 變截面流量計利用流體的力來檢測流量，因此總是有運動部件。 由于現場指示器通常用于使用工業用水的臟流體，因此必須清潔流量計的運動部件。 Fraptor 流量計可以很容易地從清潔口清潔，而無需將其與管道斷開。 零件數量少，任何人都可以進行維護。 特別是那些正在考慮使用100A或更大的大直徑的人可以感受到該領域的好處。 由于主體和指示器通過磁耦合完全分離，因此即使流體臟污，指示器也不會受到影響。 由于面式流量計顯示流體通過的間隙面積變化的流量，因此對流入管道的流體形狀的變化影響不大，因此基本上不需要直管長度。 主動引起湍流的裝置，如流量控制閥，應安裝在流量計的出口側，這將有助于穩定指針。 由于擋板是機械操作的，因此可以測量液體和氣體。 腐蝕性流體只要能承受潤濕流體的腐蝕性，就可以制造出來。 Fraptor 流量計有 SUS304、SS400 和 SUS316 可供選擇，并提供 PVC 選項。 它可以在低設計壓力下進行設計。 浮子式流量計的流量讀數值是一個平衡的位置，它穩定了運行過程中的上升和由于自身重量而下的沉。 在低壓下，這種平衡無法實現，反復上升和下沉（狩獵現象）。 因此，設計壓力可約為工作壓差的5~10倍。 擋板式具有彈簧的彈簧力，因此可以吸收回位力并穩定測量，因此狩獵效果小，并且可以在低壓下設計。 探測器由金屬制成，具有機械結構，零件數量少。 由于它不需要電子設備進行流量計檢測，因此如果維護得當，它可以長期使用。 一些客戶擔心彈簧彎曲，但它的設計使得即使超過最大流量也不會超過彈性極限，因此如果使用得當，彈簧下垂導致的精度誤差是微不足道的。 液體：各類水、污泥水、海水、化學液體等。 氣體：空氣、氮氣、其他氣體 * 客戶有責任判斷受潮液體（氣體）材料與流體的相容性模擬輸出：2線，4-20mA
通過在接收側安裝數字面板儀表，還可以將其擴展到集中管理和其他應用。
本質安全結構
您可以自由選擇流向！
擋板 浮子型 使用彈簧的應力測量流速。 通過在指定的流向上進行流速測試，可以檢測流速，包括其自身重量的影響，因此可以在任何流向上使用 100%自重用于測量流量。 作為一般規則，浮子除了自身重量外不會受到任何力，因此必須將其安裝在垂直的下→上管上。
內部清潔變得容易！
即使使用不透明的液體也可以閱讀說明書！
無需直管長度！
與各種流體兼容！
低壓設計
難以打破！
標準規格
項目 物質 結構 戶外防水 精度 ±3%F.S. 量程性 10：2（有一些例外） 工作液溫度 0~+40°C（環境溫度為25°C） 最大工作壓力 0.3MPa（英語：0.3MPa） 可制造的秤 從“比例選擇表”中選擇 安裝姿勢 從“左→右”、“右→左”、“自下→上”、“上→下”中選擇 說明案例部分 箱體：ADC12
箱蓋：強化塑料 顏色：黑色半光面主體 閥體材質：PVC 主要
材質：彈簧：SUS316 帶 ETFE 涂層 軸：FEP/FRP 涂層
涂層顏色：灰色指示機制 磁耦合 電氣規格
項目 物質 輸出信號 2線制 4~20mA?DC 權力 24V?DC ±10% 請從外部供應。 允許負載電阻 0~600Ω以下 零切割值 設置為比最小刻度約 3% 或更小。
從設定值到零的所有輸出均為零輸出 （4 mA）。響應時間 約1.0秒（0.7~3.2秒可變） 輸出特性和精度 標準：線性（線性）
實際流量±輸出 3% F.S.
選項：非線性（非線性）工作液溫度 0~40°C（環境溫度應為25°C） 接線盒結構 戶外防水
連接 G1/2 內螺紋本質安全（可選） [Ex.ia] 經認證為具有 IIBT4
專用齊納柵的套件流向和姿勢（訂購時請注明）
使用的流體示例
機芯外觀圖片
