日本TOHNICHI東日-信號扭矩扳手QL100N4-MH
QL 手柄上帶有金屬夾具的扭矩扳手，這是全球標準。

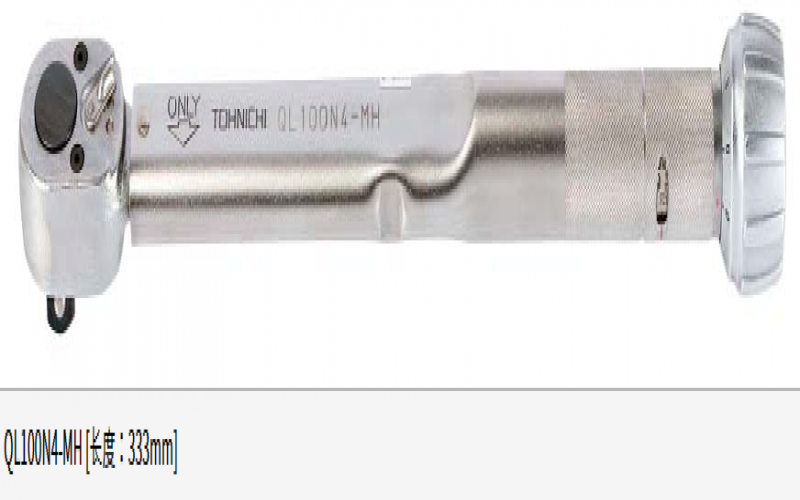

QL100N4-MH [長度：333mm]
長處
金屬握把。
當達到設定扭矩時，撥動開關被激活，輕盈、干凈的信號聲表明擰緊完成。
頭部棘輪有 24 個增量和 15 度的擺動寬度，使其在狹窄空間內可有效擰緊。
扭矩可以通過刻度輕松改變。
一種新的子刻度形狀，即使在出汗或油膩的手上也能輕松設置扭矩。
QL-MH系列將于2022年1月至2017年ISO6789：2017年上市，部分產品除外。 有關更多信息，請參閱屏幕底部的技術文檔“對 ISO6789：2017 的承諾”。
規(guī)范
| 型 | QL2N-MH型 | QL5N-MH型 | QL10N-MH系列 | QL15N-MH系列 | QL25N-MH系列 | QL50N-MH型 | QL100N4-MH | QL140N-MH系列 | QL200N4-MH | QL280N-MH型 |
扭矩調節(jié)范圍
[N?m] | 最小~最大 | 0.4~2 | 1~5 | 2~10 | 3~15 | 5~25 | 10~50 | 20~100 | 30~140 | 40~200 | 40~280 |
| 1 刻度 | 0.02 | 0.05 | 0.1 | 0.25 | 0.5 | 1 | 2 |
適用螺絲
（參考） | 普通鋼 | M4型 | M5，M6型 | （M7型） | M8系列 | M10型 | M12（M14型） | M16型 | （M18型） | M20型 |
| 高強度 | （M3.5型） | （M4.5型） | M6型 | （M6）M7型 | （M7型） | M8系列 | M10型 | M12型 | （M14型） | M16型 |
| 最大扭矩 P 時的手力 [N] | 20 | 50 | 74.1 | 112 | 155 | 278 | 393 | 438 | 500 | 467 |
| 尺寸 [mm] | 有效長度 | L | 100 | 135 | 162 | 180 | 255 | 320 | 400 | 600 |
| 長度 | L' | 160 | 195 | 226 | 258 | 333 | 400 | 489 | 692 |
| 角驅動 | 一個 | 6.35 | 9.53 | 12.7 | 19.05 |
| b | 7.5 | 11 | 14 | 15.4 | 20.5 |
| 頭 | R | 11.5 | 13 | 16 | 17 | 18.8 | 20 | 22.5 |
| h | 17.5 | 22 | 25.6 | 32 | 33.5 | 38.4 | 44.5 |
| 物質 | m | 19 | 25.5 | 28 | 35 |
| n | 9.2 | 11.2 | 12.2 | 15 |
| d | 15 | 20 | 21.7 | 27.2 |
| D | 25.5 | 26.5 | 36 | 37 | 46.5 |
| 重量：約 [kg] | 0.16 | 0.19 | 0.25 | 0.45 | 0.69 | 0.79 | 1.4 | 1.9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 準確度 ±3% |
謹慎
從 2022 年 1 月起，SI 單位產品（不包括 QL2N-MH 和 QL5N-MH）和公制單位產品（不包括 20QL-MH 和 50QL-MH）將符合 ISO6789：2017。 校準證書將與傳統(tǒng)產品不同。 美制單位產品不符合 ISO6789：2017。
