產品目錄

日本sanki產機振動盤底座-夾具和聯軸器夾緊元件 SCE210

日本sanki產機振動盤底座-夾具和聯軸器夾緊元件 SCE210

日本sanki產機振動盤底座-夾具和聯軸器夾緊元件 SCE210尺寸和性能● 下表中的K值為B≧2×L1，C≧d/2。如果條件與上述條件不同，請與我們聯系。指定L1 毫米L2 毫米L3 毫米長mmD1 毫米可通過擰緊扭矩 Ms 傳遞表面壓力卡箍螺絲老板材料σ0.2凸臺外徑的最小值（K）乘以質量gJ×10-5kg·米2SCE210d × D毫米扭矩N?m推力（F）kN軸（PS）

日本sanki產機振動盤底座-夾具和聯軸器夾緊元件 SCE210
圖片關鍵詞

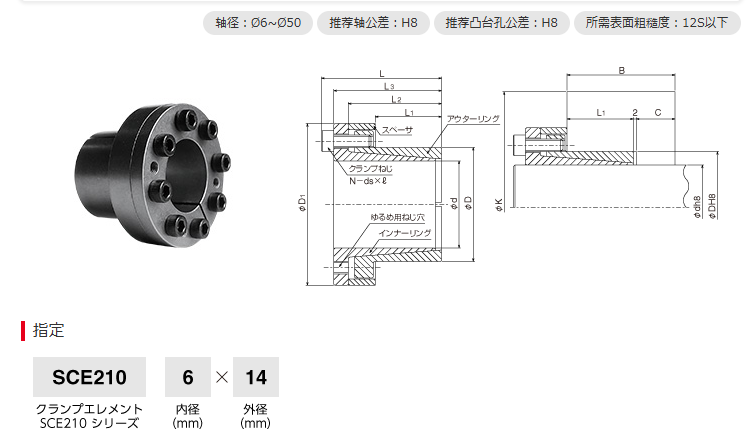

尺寸和性能

● 下表中的K值為B≧2×L1，C≧d/2。如果條件與上述條件不同，請與我們聯系。

指定	L1 毫米	L2 毫米	L3 毫米	長 mm	D1 毫米	可通過擰緊扭矩 Ms 傳遞		表面壓力		卡箍螺絲			老板材料σ0.2凸臺外徑的最小值（K）乘以						質量 g	J ×10-5 kg·米2
SCE210 d × D 毫米						扭矩 N?m	推力（F） kN	軸（PS） MPa	老板（PB） MPa	單元數 （N）	尺寸（dS×l）	擰緊扭矩（MSN ·米	150 ※	200 ※	250 ※	300 ※	350 ※	400 ※
SCE210 d × D 毫米						扭矩 N?m	推力（F） kN	軸（PS） MPa	老板（PB） MPa	單元數 （N）	尺寸（dS×l）	擰緊扭矩（MSN ·米	FC250型	FC350 SS400 SC410 S10C-N	FCD400型 SS490型 SC480型 S20C-N	FCD450 系列 S35C-N	FCD500 系列 S45C-N	FCD600 型 S55C-N
6×14	10	18.5	21	24	25	12	4.0	196	84	3	M3×10型	2	23	20	19	18	17	17	46	0.35
7×15	12	22	25	29	27	24	6.8	242	113	3	M4×10系列	4.7	31	25	22	21	20	19	67	0.58
8×15	12	22	25	29	27	27	6.8	212	113	3	M4×10系列	4.7	31	25	22	21	20	19	65	0.57
9×16	14	23	26	30	28	41	9.1	216	121	4	M4×10系列	4.7	35	28	25	23	22	21	67	0.63
10×16	14	23	26	30	28	45	9.1	194	121	4	M4×10系列	4.7	35	28	25	23	22	21	64	0.62
11×18	14	23	26	30	32	50	9.1	177	108	4	M4×10系列	4.7	35	29	26	25	24	23	85	1.05
12×18	14	23	26	30	32	55	9.1	162	108	4	M4×10系列	4.7	35	29	26	25	24	23	80	1.04
13×23	14	23	26	30	38	59	9.1	149	84	4	M4×10系列	4.7	38	33	31	29	28	28	125	2.18
14×23	14	23	26	30	38	64	9.1	138	84	4	M4×10系列	4.7	38	33	31	29	28	28	120	2.15
15×24	16	29	36	42	45	117	15.6	192	120	3	M6×18型	16	52	41	36	34	32	31	257	7.09

指定	L1 毫米	L2 毫米	L3 毫米	長 mm	D1 毫米	可通過擰緊扭矩 Ms 傳遞		表面壓力		卡箍螺絲			老板材料σ0.2凸臺外徑的最小值（K）乘以						質量 g	J ×10-5 kg·米2
SCE210 d × D 毫米						扭矩 N?m	推力（F） kN	軸（PS） MPa	老板（PB） MPa	單元數 （N）	尺寸（dS×l）	擰緊扭矩（MSN ·米	150 ※	200 ※	250 ※	300 ※	350 ※	400 ※
SCE210 d × D 毫米						扭矩 N?m	推力（F） kN	軸（PS） MPa	老板（PB） MPa	單元數 （N）	尺寸（dS×l）	擰緊扭矩（MSN ·米	FC250型	FC350 SS400 SC410 S10C-N	FCD400型 SS490型 SC480型 S20C-N	FCD450 系列 S35C-N	FCD500 系列 S45C-N	FCD600 型 S55C-N
16×24	16	29	36	42	45	125	15.6	180	120	3	M6×18型	16	52	41	36	34	32	31	250	6.55
17×26	18	31	38	44	47	177	20	202	122	4	M6×18型	16	63	47	41	38	36	35	280	7.92
18×26	18	31	38	44	47	180	20	191	132	4	M6×18型	16	63	47	41	38	36	35	270	7.85
19×27	18	31	38	44	49	190	20	181	127	4	M6×18型	16	62	48	42	39	37	35	290	9.24
20×28	18	31	38	44	50	200	20	171	122	4	M6×18型	16	61	48	43	40	38	36	300	10
22×32	25	38	45	51	54	220	20	112	77	4	M6×18型	16	50	44	42	40	39	38	385	15
24×34	25	38	45	51	56	250	20	104	73	4	M6×18型	16	52	46	44	42	41	40	405	17
25×34	25	38	45	51	56	260	20	100	73	4	M6×18型	16	52	46	44	42	41	40	390	17
28×39	25	38	45	51	61	430	30.7	133	95	6	M6×18型	16	69	59	54	51	49	48	475	24
30×41	25	38	45	51	62	460	30.7	123	90	6	M6×18型	16	70	60	58	53	51	50	480	26

指定	L1 毫米	L2 毫米	L3 毫米	長 mm	D1 毫米	可通過擰緊扭矩 Ms 傳遞		表面壓力		卡箍螺絲			老板材料σ0.2凸臺外徑的最小值（K）乘以						質量 g	J ×10-5 kg·米2
SCE210 d × D 毫米						扭矩 N?m	推力（F） kN	軸（PS） MPa	老板（PB） MPa	單元數 （N）	尺寸（dS×l）	擰緊扭矩（MSN ·米	150 ※	200 ※	250 ※	300 ※	350 ※	400 ※
SCE210 d × D 毫米						扭矩 N?m	推力（F） kN	軸（PS） MPa	老板（PB） MPa	單元數 （N）	尺寸（dS×l）	擰緊扭矩（MSN ·米	FC250型	FC350 SS400 SC410 S10C-N	FCD400型 SS490型 SC480型 S20C-N	FCD450 系列 S35C-N	FCD500 系列 S45C-N	FCD600 型 S55C-N
32×43	25	38	45	51	65	500	30.7	116	86	6	M6×18型	16	71	62	58	55	53	52	520	31
35×47	32	45	52	58	69	720	41.5	111	82	8	M6×18型	16	76	67	62	59	57	56	630	41
38×50	32	45	52	58	72	790	41.5	102	77	8	M6×18型	16	78	69	65	62	60	59	670	49
40×53	32	45	52	58	75	830	41.5	97	73	8	M6×18型	16	80	72	68	65	63	62	735	58
42×55	32	45	52	58	78	870	41.5	92	70	8	M6×18型	16	82	74	70	67	65	64	780	68
45×59	45	62	70	78	86	1,680	74	111	84	8	M8×22型	39	96	84	78	75	72	70	1,230	125
48×62	45	62	70	78	87	1,800	74	104	80	8	M8×22型	39	98	87	81	77	75	73	1,240	133
50×65	45	62	70	78	92	1,870	74	99	76	8	M8×22型	39	100	89	84	80	78	76	1,400	167

※（MPa）

注 ● 傳動扭矩和推力為最大值。
● 凸臺外徑（K）的最小值不包括安全系數。期待安全系數。
