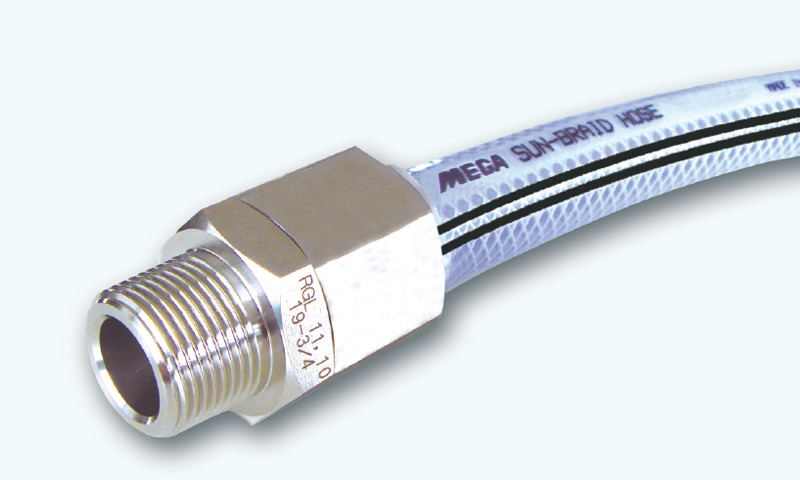

日本TOGAWASH十川-MEGA接頭
不泄露、不脫落、不偏離的軟管用接頭。
特點
● 獨立的緊密結構，緊緊固定不脫離 ● 不損壞軟管的優良的密封性能 ● 即使緊密固定也不損壞軟管 ● 裝卸簡單，容易保養 ● 材質可選擇SUS、BsBM。 也有對應RoHS的無鎘物質。 （注）請?jiān)谲浌芗癕EGA接頭的使用壓力范圍內使用。 MEGA接頭最大使用壓力是1MPa。

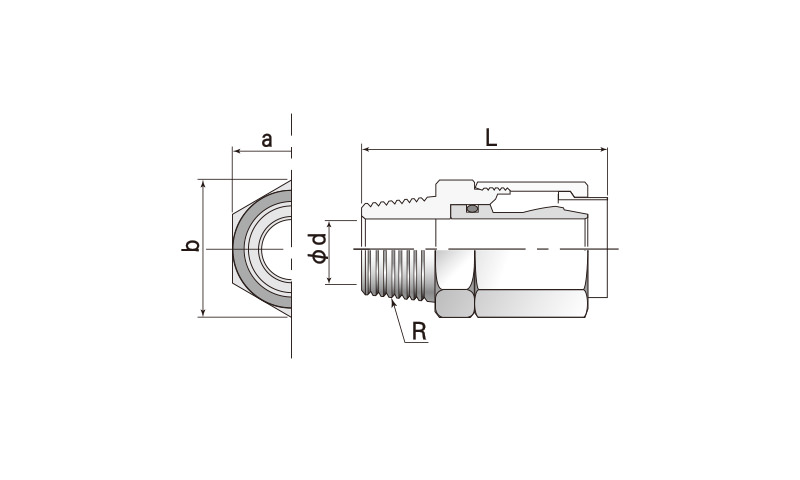

尺寸 材質選擇請SUS=S、BsBM=B、無鎘BsBM=Ro指定在型式的末尾。
| 名稱 MEGA耐曬軟管 | 型式 MEGA接頭 | R | a | b | Φd | L |
| SB-4 | TH4－1/8 | 1/8 | 17 | 19.6 | 4.0 | 34.8 |
| SB-4 | TH4－1/4 | 1/4 | 17 | 19.6 | 4.0 | 35.8 |
| SB-6 | TH6－1/4 | 1/4 | 21 | 24.3 | 5.0 | 45.3 |
| SB-6 | TH6－3/8 | 3/8 | 21 | 24.3 | 5.0 | 47.3 |
| SB-8 | TH8－1/4 | 1/4 | 22 | 25.4 | 7.0 | 44.7 |
| SB-8 | TH8－3/8 | 3/8 | 22 | 25.4 | 7.0 | 46.7 |
| SB-9 | TH9－1/4 | 1/4 | 24 | 27.7 | 7.0 | 46.4 |
| SB-9 | TH9－3/8 | 3/8 | 24 | 27.7 | 7.0 | 48.4 |
| SB-10 | TH10－1/4 | 1/4 | 24 | 27.7 | 8.0 | 46.4 |
| SB-10 | TH10－3/8 | 3/8 | 24 | 27.7 | 8.0 | 48.4 |
| SB-10 | TH10－1/2 | 1/2 | 24 | 27.7 | 8.0 | 50.4 |
| SB-12 | TH12－1/4 | 1/4 | 26 | 30 | 8.0 | 46.3 |
| SB-12 | TH12－3/8 | 3/8 | 26 | 30 | 10.0 | 48.3 |
| SB-12 | TH12－1/2 | 1/2 | 26 | 30 | 10.0 | 50.3 |
| SB-15 | TH15－1/4 | 1/4 | 30 | 34.6 | 8.0 | 47.7 |
| SB-15 | TH15－3/8 | 3/8 | 30 | 34.6 | 10.0 | 49.7 |
| SB-15 | TH15－1/2 | 1/2 | 30 | 34.6 | 14.0 | 51.7 |
| SB-15 | TH15－3/4 | 3/4 | 30 | 34.6 | 14.0 | 53.7 |
| SB-19 | TH19－1/2 | 1/2 | 35 | 40.5 | 14.0 | 59.8 |
| SB-19 | TH19－3/4 | 3/4 | 35 | 40.5 | 17.4 | 63.8 |
| SB-19 | TH19－1 | 1 | 35 | 40.5 | 17.4 | 64.8 |
| SB-22 | TH22－1/2 | 1/2 | 38 | 43.9 | 14.0 | 61.0 |
| SB-22 | TH22－3/4 | 3/4 | 38 | 43.9 | 19.4 | 65.0 |
| SB-22 | TH22－1 | 1 | 38 | 43.9 | 21.0 | 66.0 |
| SB-25 | TH25－3/4 | 3/4 | 42 | 48.5 | 18.0 | 65.8 |
| SB-25 | TH25－1 | 1 | 42 | 48.5 | 24.0 | 67.8 |
| SB-32 | TH32－1 1/4 | 1 1/4 | 54 | 62.4 | 28.0 | 74.3 |
| SB-32 | TH32－1 1/2 | 1 1/4 | 54 | 62.4 | 28.0 | 75.3 |
