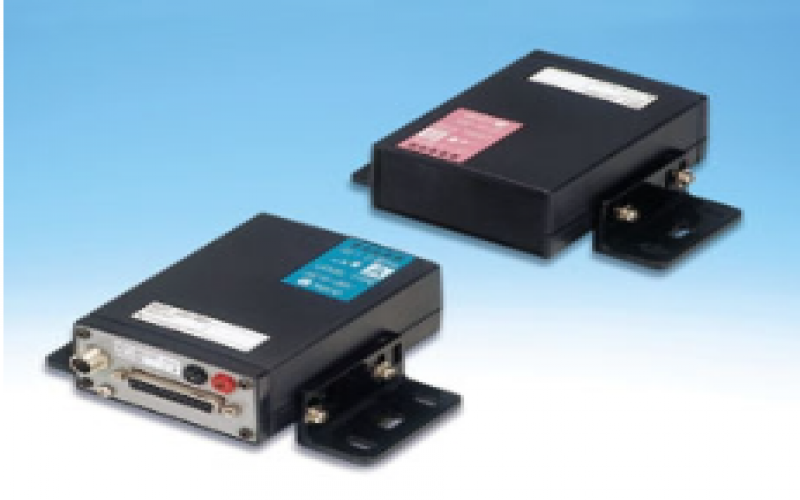

日本TOYO東洋電機CC-Link 空間光直放站 SOT-MQ82/MQ162
特征
可用作CC-Link的空間光中繼器。
CC-Link數據通過光學器件傳輸。
您可以將CC-Link電纜替換為光纖無線通信。由于光接收狀態可以傳輸?shù)街髡?，因此可以很容易地調整光軸。
支持 2.5M、625k 和 156kbps 的通信速度。
Dip SW 可用于在具有不同發射載波頻率的通道之間切換，允許多達兩對在同一線路或并行通信而不會產生干擾。
主要技術指標
CC-Link規格
| 自適應PLC | 三菱電機株式會社 A系列、QuA系列、Q系列等 |
|---|---|
| 適用主機 | AJ61BT11、A1SJ61BT11、AJ61QBT11、 A1SJ61QBT11、QJ61BT11等。 |
| 通訊方式 | 控制&通信鏈接（CC-Link） |
| 傳輸路徑 | 總線方式 |
| 傳輸格式 | 高密度液相色譜 |
| 鏈路連接 | 連接器接線端子連接 |
| 連接電纜 | CC-Link專用電纜 |
| 傳輸速度 | 在 2.5M、625k 或 156kbps 之間進行選擇 |
光傳輸規格
| 型 | SOT-MQ82A/B封裝 | SOT-MQ162A/B封裝 |
|---|---|---|
| 傳輸距離 | 0.2~80米 | 0.2~160米 |
| 傳輸速度 | 2.5M、625K、156Kbps的 | |
| 電源電壓 | DC24V±10% | |
*詳情請參閱目錄。
主要應用
系統配置示例
應用實例
