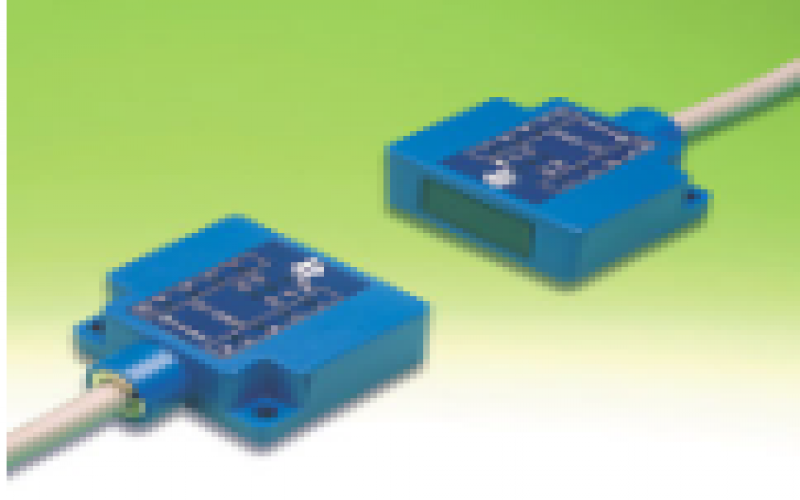

日本TOYO東洋電機CC-Link串行遠端空間光傳輸系統OT-GS8014V-2/GS15014V-2
特征
傳輸距離有兩種：0~80m或0~150m。
由于可以直接連接，因此不需要I/F單元。
在一次通信中最多可以傳達 23 個字的數據。
通過使用擴展模式，您可以傳輸最多 1000 字的數據。
光通信可以通過我們的SOT-GS80系列（80m）或SOT-GS150系列（150m）空間光傳輸設備進行發射和接收。
硅轉換器（可選）可用于傳輸每個輸入和輸出最多 128 個點的信號，這些信號可由時序控制器處理。
主要技術指標
CC-Link規格
| 自適應PLC | 三菱電機株式會社 A系列、QnA系列、Q系列等 |
|---|---|
| 適用主機 | AJ61BT11、A1SJ61BT11、AJ61QBT11、 A1SJ61QBT11、QJ61BT11等。 |
| 通訊方式 | 控制&通信鏈接（CC-Link） |
| 占用站點數量 | 在 1、2、3 或 4 個站點之間進行選擇 |
| 傳輸路徑 | 總線方式 |
| 傳輸格式 | 高密度液相色譜 |
| 鏈路連接 | 接線端子連接器連接 （MSTB 2.5/5-ST-5.08） |
| 最大傳輸距離 | 1200m（取決于傳輸速度） |
| 傳輸速度 | 在 10M、5M、2.5M、625k 或 156kbps 之間進行選擇 |
光傳輸規格
| 型 | SOT-GS8014V□-2型 | SOT-GS15014V□-2型 |
|---|---|---|
| 傳輸距離 | 0~80米 | 0~150米 |
| 傳輸速度 | 19200/9600/4800/2400bps 可通過設定開關選擇 | |
| 電源電壓 | DC24V±10% | |
* □包含載波頻率符號。
*詳情請參閱目錄。
主要應用
系統配置示例
應用實例
