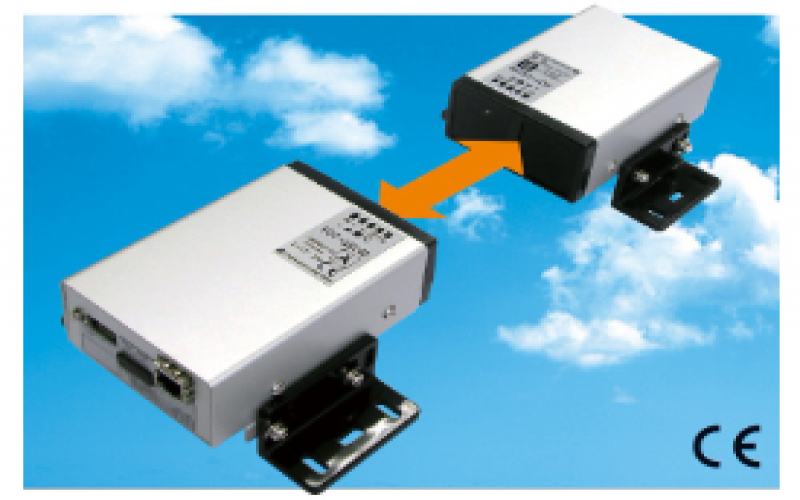

日本TOYO東洋電機CC-Link并行遠端空間光傳輸系統SOT-CP1601/CP1603
特征
傳輸容量為16位型。
傳輸距離有0~1m和0~3m兩種。
兩種類型都有正面和側面版本，以適應安裝條件。
光通信的另一端可以通過我們的SOT-NP1601/1603型空間光傳輸裝置進行發射和接收。
一臺主機最多可連接64臺本機。
主要技術指標
CC-Link規格
| 自適應PLC | 三菱電機株式會社 A系列、QnA系列、Q系列等 |
|---|---|
| 適用主機 | AJ61BT11、A1SJ61BT11、AJ61QBT11、 A1SJ61QBT11、QJ61BT11等。 |
| 通訊方式 | 控制&通信鏈接（CC-Link） |
| 占用站點數量 | 1 工位 |
| 傳輸路徑 | 總線方式 |
| 傳輸格式 | 高密度液相色譜 |
| 鏈路連接 | 接線端子連接器連接 （MSTB 2.5/5-ST-5.08） |
| 最大傳輸距離 | 1200m~100m（視傳輸速度而定） |
| 傳輸速度 | 在 10M、5M、2.5M、625k 或 156kbps 之間進行選擇 |
光傳輸規格
| 型 | SOT CP1601H | SOT CP1601S | SOT CP1603H | SOT CP1603S |
|---|---|---|---|---|
| 光學取向 | 迎面 | 側向 | 迎面 | 側向 |
| 傳輸距離 | 0~1m （光強調節音量MAX時） | 0~3m （光強調節音量MAX時） | ||
| 傳輸能力 | 16位 | |||
| 額定電源電壓 | DC24V（直流24V） | |||
*詳情請參閱目錄。
主要應用

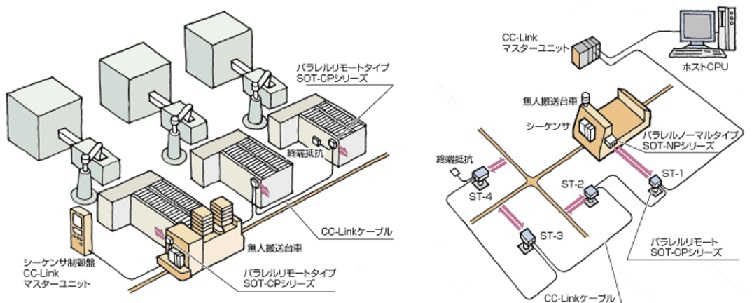

系統配置示例
應用實例
