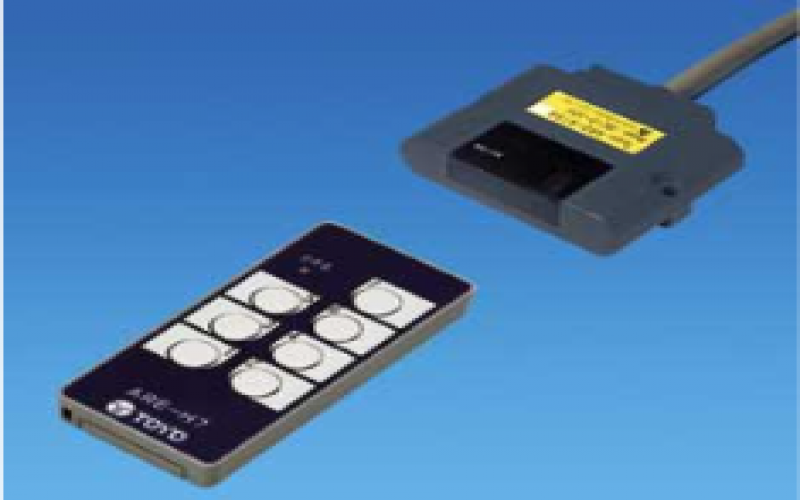

TOYO東洋電機光學遙控器ARE
使用按鈕式遙控裝置，您可以從遠程位置操作開關“ON”和“OFF”以及搬運機器人“GO/STOP”。 它可以像電視遙控器一樣使用，因此用途廣泛。
發射和接收距離最大為10m。
ARE 系列標配 7 個操作鍵。
控制單元可根據客戶需求進行設計。
考慮到接收器的安裝位置，可以使用正面和側面類型的接收窗口。
發射器由兩節用于 ARE 系列的紐扣形鋰電池供電。
由于使用光作為傳輸介質，因此不受電噪聲或磁噪聲的影響。
光不受無線電波等法律限制。
| 型 | ARE-H7型 |
|---|---|
| 權力 | 2 節紐扣鋰電池 （CR2032） |
| 電池壽命 | 約 1 年（每天 4 次操作/每次使用 2 秒） |
| 傳輸距離 | 10 分鐘 |
| 色散角 | 30°以上（10m處） |
| 光源 | 紅外發光二極管 |
| 調制方式 | ASK調制 |
| 工作點數 | 最多 7 鍵（如果同時按下兩個或多個鍵，將不會執行傳輸。 ) |
| 指示燈 | 操作指示（紅色） |
| 環境溫度 | -10~60°C |
| 質量 | 約35g（含電池） |
| ①送信窓 | 操作キーを押すと光信號を出します。近赤外光ですが、発光時に少し赤く見えます。。 |
|---|---|
| ②操作キー | 操作キーを押すと光信號を送信します。2個以上の操作キーを押すと送信は行いません。 |
| ③動作表示燈 | 操作キーを押すと表示燈が點燈します(赤色)。電池殘量が減ると點燈しなくなります。 |
| ④電池カバー | 內部に電源ホルダーがあります。リチウム電池(CR2032)2個使用します。 |
| 型式 | ARE-R7□ |
|---|---|
| 電源電圧 | DC10～30V 電源リップル500mVp-p以下 |
| 消費電流 | 40mA MAX |
| 送信距離 | 10m |
| 指向角 | 全角70°以上(10mにて) |
| 受光素子 | フォトダイオード |
| 出力 | NPNトランジスタによるオープンコレクタ出力 DC30V 50mA MAX/1點 正常受信中 出力トランジスタ「ON」 |
| 操作キー出力 7點 受信出力 1點 | |
| 出力応答時間 | 100ms MAX |
| 出力保持時間 | 150ms MIN |
| 表示燈 | 電源表示 1點(赤色)、受信表示 1點(赤色) |
| 接続 | ケーブル直出し 1m付き |
| 使用周?chē)鞙囟?/th> | -10～60℃ |
| 使用周?chē)煺斩?/th> | 白熱球：3,000lx以下 太陽光：30,000lx以下(太陽光が受光面に直接入光しないこと) |
| 質量 | 約200g(ケーブル1m含む) |
※□には光軸方向(H：ヘッドオン、S：サイドオン)が入ります。
| （1） 感光部分 | 這是接收發射器光的地方。 感光部分的方向因正面和側面而異。 |
|---|---|
| （2） 接收指示燈 | 接收到發射機指示燈時亮起（紅色）。 |
| （3） 電源指示燈 | 通電時亮起（紅色）。 |
| （4） 安裝孔 | 這是一個用于固定接收器的孔。 2-Φ5毫米 |
| （5） 電纜（長度 1m） | 端子帶PH連接器 |
