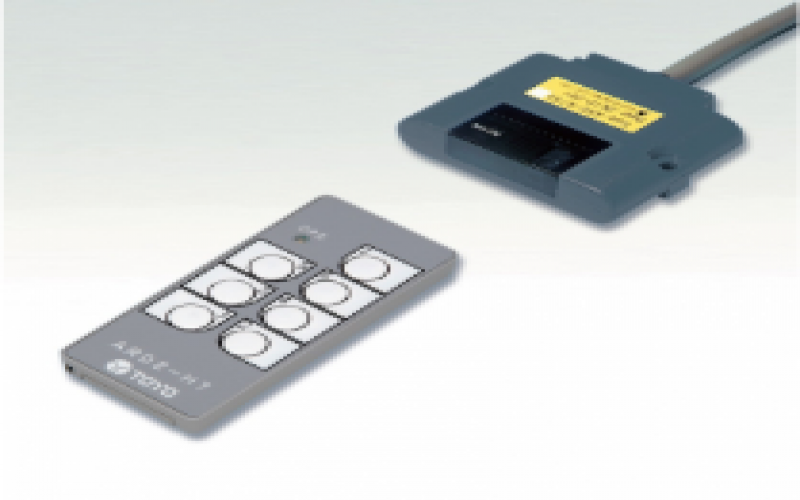

TOYO東洋電機光學 ID 遙控器 ARD2
特征
變送器具有ID功能。 您可以輸入 0000 ~ 9999 之間的代碼和 4 位 ID。
變送器鍵可以設計成符合客戶規格的要求。
一個接收機最多可設置 4096 個 ID 代碼（4 位數字）。
接收器提供單輸出、二進制輸出和串行輸出類型。
由于使用光作為傳輸介質，因此不受電噪聲或磁噪聲的影響。
光通信不受無線電波等法律限制。
主要技術指標
通用規格 [發射器和接收器]
| 規格：環境溫度 | -10~60°C 不凍結 |
|---|---|
| 規格：環境濕度 | 40~85%RH 無冷凝 |
| 防護結構 | IP40防護等級 |
變送器規格
| 型 | ARD2-H7型 |
|---|---|
| 權力 | 2 節紐扣鋰電池 （CR2032） |
| 電池壽命 | 約 1 年（每天 4 次操作/每次使用 2 秒） |
| 傳輸距離 | 10 分鐘 |
| 色散角 | 30°以上（10m處） |
| 光源 | 紅外發光二極管 |
| 調制方式 | ASK調制 |
| 工作點數 | 最多 7 鍵（如果同時按下兩個或多個鍵，將不會執行傳輸。 ) |
| 發件人 ID 設置 | 外部寫入*1 |
| 指示燈 | 操作指示（紅色） |
| 儲存溫度 | -20~80°C 不含電池 |
| 質量 | 約35g（含電池） |
*1：要寫入，需要專用寫入器（單獨出售）和 Windows PC。 也可以在發貨時在我們公司寫。 有關詳細信息，請聯系我們的銷售代表。
變送器外形圖/各部件名稱/功能
| （1） 傳輸窗口 | 當您按下操作鍵時，它會發出光信號。 它是近紅外光，但發射時看起來有點紅。 |
|---|---|
| （2） 操作鍵 | 按操作鍵傳輸光信號。 如果按兩個或多個操作鍵，將不會執行傳輸。 |
| （3） 運行指示燈 | 當您按下操作鍵時，指示燈亮起。 （紅色）電池電量低時不會亮起。 |
| （4） 電池蓋 | 里面有一個電源座。 使用 2 節鋰電池 （CR2032）。 |
接收器規格
| 型 | ARD-R7□A型 | ARD-R7□B型 | ARD-R1□C |
|---|---|---|---|
| 電源電壓 | DC10~30V 電源紋波：500mVp-p以下 | ||
| 消耗電流 | 最大 40mA | ||
| 傳輸距離 | 10 分鐘 | ||
| 色散角 | 70°以上（10m處） | ||
| 光電 探測器 | 光電二極管 | ||
| 輸出 | 帶NPN晶體管的集電極開路輸出 DC30V 50mA MAX/1點 正常接收輸出晶體管“ON” | RS232C（兼容） 接收數據輸出 1 點 異步 9600 bps 8 位無奇偶校驗 停止位 2（固定） | |
| ID輸出：12點 操作鍵輸出：7點 接收輸出：1點 | ID輸出：12點（位） 操作鍵輸出：7點 接收輸出：1點 | ||
| 輸出響應時間 | 100毫秒最大 | ||
| 輸出保持時間 | 150ms（最小值） | － | |
| 傳入 ID 設置 | 設置要接收的第一個 ID 號（4 位數字）。 | 設置要接收的 ID 塊（1 位數字） | 沒有 |
| 指示燈 | 1 個電源顯示器（紅色），1 個接收顯示器（紅色） | ||
| 連接 | 帶直接電纜 1m | ||
| 環境照明 | 白熾燈泡：3,000 lx 以下 陽光：30,000 lx以下（陽光不直接進入接收表面） | ||
| 質量 | 約200g（含1m電纜） | ||
* □是光軸的方向（H：正面，S：側朝）。
接收器外形圖/各部分名稱/功能
| （1） 感光部分 | 這是接收發射器光的地方。 感光部分的方向因正面和側面而異。 |
|---|---|
| （2） 接收指示燈 | 接收到發射器的光時亮起。 （紅色） |
| （3） 電源指示燈 | 通電時亮起。 （紅色） |
| （4） 安裝孔 | 這是一個用于固定接收器的孔。 2-Φ5毫米 |
| （5） 電纜（長度 1m） | A型和B型：LBVCT24×0.15mm2，帶PH連接器，由端子日壓制成 C型：MVVS6C×0.3mm2 無端子處理 |
