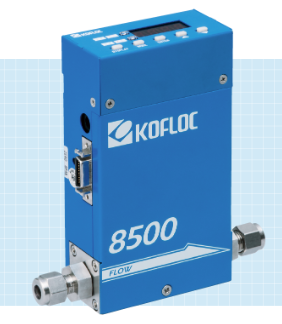

日本KOFLOC小島-質量流量計 MODEL 8500 SERIES

顯示質量流量控制器/質量流量計

MODEL 8500 SERIES

質量流縣控制器儀表，可與單個24 V電源一起使用，作為8300型的后續產品。

它配備了傳統型號中沒有的功能，例如改變顯示部分的顯示點和圖案設置，并且抗噪聲能力得到了顯著提高。

我們還準備了一個模型，可以將顯示設置單元分離為姐妹模型。

• 通過高升程執行器實現小體積的高流量執行器

• 配備顯示定位器，只需24 VDC電源即可運行

• 標配RS232C / RS485通訊功能和集成功能

• 通過安裝14位轉換器，可以顯示/操作4.1 / 2位數

• 由于傳感器加熱部件不與氣體接觸，因此可以控制可燃?xì)怏w的流量

• 不要選擇安裝姿勢

• 除SV設置外，還可以進行5種圖案設置

• 配備自動歸零和自動關閉功能

• 燃?xì)饪刂频牡蛪翰钜?guī)格（LP選項：僅限8500）

標準規格

模型		8500 MC / MM	8550 MC / MM
流量范圍 （N2轉換20°C / 1 ATM）		10SCCM~20SLM （任意選擇）	30SLM~100SLM （任意選擇）
傳感器方式		熱繞組傳感器
閥門方法（* 1）		比例螺線管閥門（未通電時關閉）
控制范圍（* 1）		2. 100％（F.S.）	5. 100％（F.S.）
響應速度（* 1）		在2秒內 （在±2％F.S.內）	在3秒內 （在±2％F.S.內）
精度		±1.0％F.S.（25°C）	±1.5％F.S.（25°C）
溫度系數		0.1％F.S./°C（15~35°C）	0.2％F.S./°C（15~35°C）
再現性		±0.5%F.S.
操作壓差范圍 （*1）		F.S.≤5SLM 50~300 kPa（G）	F.S.≤50SLM 150~300 kPa（G）
		F. S.> 5 SLM 100~300 kPa（G）	F. S.> 50 SLM 200~300 kPa（G）
		可選：中壓差壓規格（MP），低壓差規格（LP）可根據條件制造
工作壓力（* 1）		980kPa（G）
He泄漏率（* 2）		1 x 10-8 Pa.m3/s以下
允許周圍溫度		5~45℃
允許環境濕度		10~90%RH（無結露）
氣體接觸材料		主體SUS316，SUS316L，磁性不銹鋼
		閥座FKM（選件CR或NBR）
		密封材料FKM（選件CR或NBR）

模型		8500 MC / MM	8550 MC / MM
電氣連接		Dsub半間距20針Hirose DX10M.20S
流量設定 輸入信號（* 1）		0.5VDC（輸入阻抗100kΩ以上）或4.20mA選擇
流量輸出信號		選擇0~5 VDC（外部負載電阻250kΩ或更高）或4~20 mA（外部負載電阻300Ω或更低）
通訊		RS232C（3線式）或RS485（3線式）選擇
其他功能		瞬時流量·集成流量切換顯示功能（7段LED 4位數 顯示精度±1％總顯示0000.9999 MAX）， 報警輸出（NPN開路集電極輸出2點最大額定DC 35 V 50 mA），模式設定（5種模式）功能
所需電源		24 VDC±10％（5％紋波）電流消耗300mA或更低
接頭 （體型）		標準Rc1 / 4等 選項1 / 4F900（9 / 16-18UNF），1/8 F 900,1 / 4 UJR	標準Rc 3/8等 備選案文3 / 8F 900（9 / 16.18 UNF）， 1 / 2F900,3 / 8 UJR
重量		約1200g	約1500g

（* 1）僅適用于質量流量控制器類型。

（* 2）不含滲透。
長期滲透引起的泄漏量（參考值）為1×10-6Pa?m3 / sec以下。

警告

流量范圍附帶的規格（流量范圍，精度，響應性等）是N2或空氣轉換中的規格。
另外，生產規格條件是初級側小于300kPa，次級側向大氣開放。
有關壓力條件，請另行咨詢。

尺寸圖
